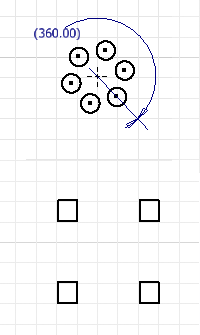

스케치 탭의 원형 및 직사각형 패턴 명령을 사용하여 원래 스케치의 패턴을 작성합니다.
패턴이 작성된 형상은 완전히 구속됩니다. 이 구속조건은 그룹으로 유지됩니다. 패턴 구속조건을 제거할 경우 패턴 형상의 모든 구속조건이 삭제됩니다.
패턴 요소 간의 연관 관계를 제거할 경우 형상은 더 이상 패턴이 아니라 개별 편집할 수 있는 형상 요소가 됩니다. 상황에 맞는 메뉴의 스케치 패턴 옵션은 더 이상 사용할 수 없습니다.
패턴 편집
스케치 패턴에서 형상을 억제하고 다음을 수정합니다.
- 패턴 요소 간의 거리나 각도
- 패턴 개수 및 방향
- 패턴 계산 방법
패턴 삭제 및 억제
축 및 방향을 정의하는 데 사용되는 스케치 형상 및 치수를 비롯하여 서로 연관되지 않은 패턴 요소는 삭제할 수 없습니다.
전체 패턴을 삭제하거나 패턴의 일부가 아닌 형상을 삭제할 수 있습니다.
패턴이 패턴을 방해하는 다른 모형 형상과 충돌하는 경우 하나 이상의 스케치 패턴 요소를 억제 할 수 있습니다. 억제된 요소는 패턴 스케치에서 대시선으로 표시됩니다. 억제된 요소는 프로파일에 포함되지 않으며 도면 스케치에도 보이지 않습니다. 이 형상이 사용되는 피쳐에서는 요소를 수동으로 억제해야 합니다. 다른 스케치 형상은 억제된 형상과 같은 위치를 차지할 수 있습니다.
