부품을 분할하여 세 번째 솔리드 본체 작성

다음 섹션에서는 새 곡면을 사용하여 부품을 분할하고 세 번째 본체를 작성합니다.

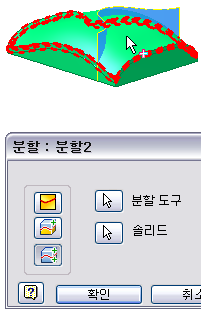

1. 수정 패널에서 분할 명령을 선택합니다.
2. 대화상자에서 솔리드 분할 옵션을 선택합니다.
3. 돌출된 곡면을 분할 도구로 선택합니다.
4. 다중 본체 부품에서 본체 한 개만 표시된 경우 표시된 본체가 포함할 솔리드로 선택됩니다. 솔리드 본체 두 개 이상이 보이므로 위쪽 본체를 선택하여 솔리드 선택사항을 충족시킵니다.

5. 확인을 클릭하여 본체를 작성합니다.

   이제 검색기의 솔리드 본체 폴더에는 세 개의 본체가 있습니다.

6. 검색기에서 솔리드 본체 폴더를 확장합니다.

7. 폴더에서 각 본체를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 특성을 선택합니다. 각 본체의 본체 모양 스타일을 고유 모양으로 변경합니다.
8. 파일을 저장합니다.
