다른 분할 도구 작성
다음 섹션에서는 다른 분할 도구에 대한 스플라인 프로파일 및 곡면을 작성합니다.
부품의 맨 아래에서 새 스케치를 시작합니다.
다음 그림과 같이 오른쪽에 있는 넓은 부품 끝을 사용하여 부품 뷰의 방향을 지정합니다.

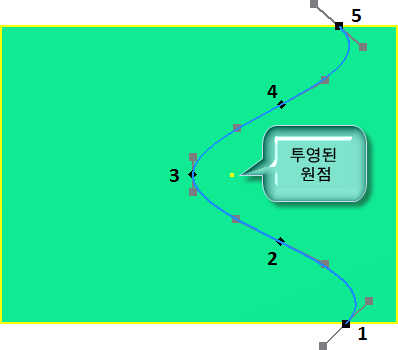

다음 그림과 같이 맞춤점 5개를 사용하여 스플라인을 작성합니다. 마지막 점을 두 번 클릭하여 스플라인을 작성합니다. 스플라인의 핸들이 그림과 일치하지 않아도 상관 없습니다.
다음 맞춤점 사이에 수직 구속조건을 배치합니다.
1과 5
2와 4
맞춤점 3과 투영된 원점 사이에 수평 구속조건을 배치합니다.
다음 방법 중 하나를 사용하여 스플라인에서 모든 선형 핸들을 활성화합니다.
마우스 오른쪽 버튼을 클릭하고 상황에 맞는 메뉴에서
핸들 활성화
를 선택합니다.
핸들의 아무 곳이나 누르고 끕니다.
중간 맞춤점을 마우스 오른쪽 버튼으로 클릭하고
곡률
을 활성화합니다.
핸들에서 중간점과 두 끝점에 수직 구속조건을 배치합니다.
각 선형 핸들에 단위 없는 치수
1
을 배치합니다.
곡률 핸들의 중간 맞춤점에 반지름 치수
12mm
를 배치합니다. 스플라인이 다음 그림과 약간 달라도 상관 없습니다.
다음 그림과 같이 선형 핸들과 부품 모서리 사이에 각도 치수
34
도를 추가합니다.
다음 그림과 같이 맞춤점의 치수를 기입합니다.
스케치를 마칩니다.

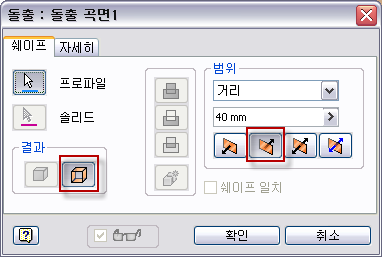

돌출
명령을 시작합니다. 출력을
곡면
으로 설정하고 스플라인을 선택하여 프로파일 선택사항을 충족시킵니다. 거리를
40mm
로 설정합니다. 프로파일이 기존 본체와 교차하도록 돌출 방향을 반전시킵니다.
확인
을 클릭하여 곡면을 작성합니다.
파일을 저장합니다.
