볼트 연결 편집

  1. 검색기에서 스핀들 구성요소를 두 번 클릭하여 편집합니다.
  2. 관리 탭에 있는 매개변수 명령을 클릭한 다음 d4의 값을 20mm로 변경합니다.
  3. 매개변수 대화상자에서 종료를 클릭합니다.
  4. 신속 접근 도구막대에서 복귀를 클릭하여 조립품으로 되돌아갑니다.

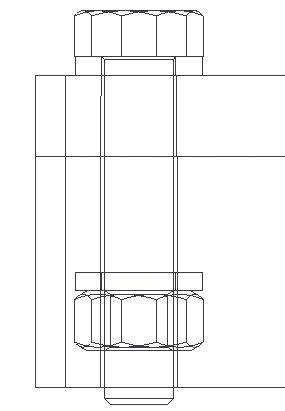

    검색기에서 볼트 연결:1 옆에 업데이트 아이콘이 표시됩니다. 볼트가 연결할 정도로 충분히 길지 않으므로 업데이트해야 합니다.

  5. 검색기에서 볼트 연결:1을 마우스 오른쪽 버튼으로 클릭한 다음 디자인 액셀러레이터를 사용하여 편집을 선택합니다.

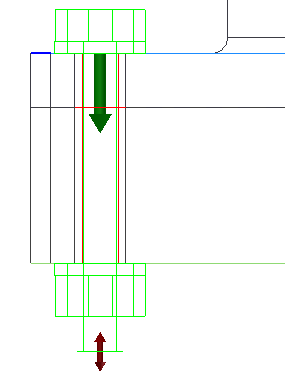

    볼트 연결 생성기는 컨텐츠 센터에 포함된 사용 가능한 다음 크기를 자동으로 미리 보여줍니다. 미리보기는 볼트 구성요소, 너트 및 워셔를 통과할 수 있을 정도로 오래 표시됩니다.

  6. 확인을 클릭합니다.
  7. 그래픽 창에서 볼트 연결:2에 포함된 캡 나사를 마우스 오른쪽 버튼으로 클릭한 다음 디자인 액셀러레이터를 사용하여 편집을 선택합니다.

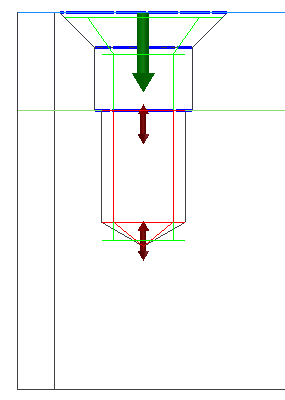

    캡 나사와 막힌 구멍에는 둘 다 그립 핸들이 있습니다. 그립을 볼 수 있도록 줌 확대할 수 있습니다.

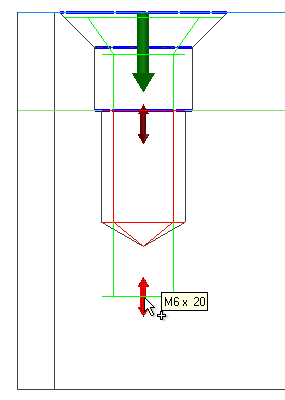

  8. 위쪽 그립 핸들을 끌어 캡 나사 길이를 변경합니다.

    캡 나사 미리보기가 사용 가능한 컨텐츠 센터 라이브러리에 포함된 사용 가능한 다음 길이로 스냅됩니다. 이 예제에서는 사용 가능한 다음 길이가 20mm입니다.

    또한 캡 나사 크기를 조절하면 생성기 대화상자에 있는 캡 나사에 대한 설명 텍스트도 즉시 업데이트됩니다.
