구속조건이 없으면 시뮬레이션을 성공적으로 수행할 수 없습니다. 레일의 모서리 노드 4개에 구속조건을 삽입합니다.
주: 프레임 시뮬레이션에는 구속조건이 반드시 필요합니다. 구속조건 없이 시뮬레이션을 시작하면 대화상자가 열리고 구속조건이 정의되지 않았다는 오류 메시지가 표시됩니다.
- 구속조건 패널에서 고정

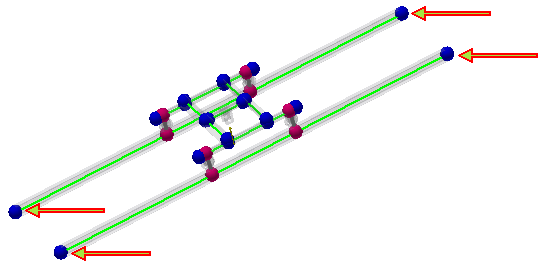

을 클릭합니다. - 고정 구속조건의 원점을 선택하라는 메시지가 나타납니다. 레일 끝에 있는 노드를 선택합니다. 다음 그림과 같이 이러한 노드 4개에 모두 고정 구속조건을 삽입하기 때문에 순서는 중요하지 않습니다.
주: 구속조건을 적용하면 노드에 기호가 표시되고 노드가 검색기에 추가됩니다. - 첫 번째 고정 구속조건을 적용한 후 마우스 오른쪽 버튼을 클릭하고 고정 구속조건 반복을 선택합니다. 빔 레일 끝에 있는 다른 노드를 선택합니다. 이 방법을 사용하여 레일 끝에 있는 노드 4개에 모두 고정 구속조건을 배치합니다. 그래픽 창에서 줌하여 구속조건이 적용되었는지 확인할 수 있습니다.
