이제 강체 링크를 정의하여 선택한 노드 간의 연결을 작성합니다. 카트 휠 위와 아래에 있는 노드 간에 강체 링크를 작성합니다.
- 연결 패널에서 강체 링크

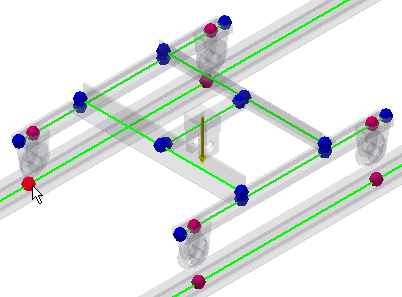

를 클릭합니다. - 상위 노드 버튼이 자동으로 활성화됩니다. 다음 그림과 같이 노드를 선택합니다.

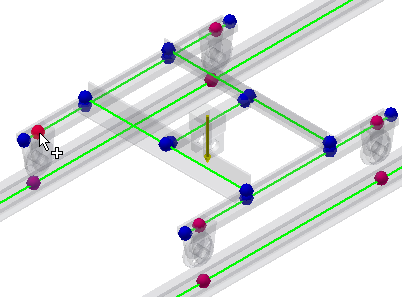

- 하위 노드 버튼이 활성화됩니다. 그림과 같이 노드를 선택합니다.
- 강체 링크 대화상자의 회전 영역에서 Y축 확인란의 선택을 취소합니다. Y축을 중심으로 강체 링크를 자유롭게 회전할 수 있습니다. 적용을 클릭합니다.
- 첫 번째 강체 링크를 작성한 후에도 강체 링크 대화상자가 열려 있습니다. 나머지 세 카트 휠의 위와 아래에 있는 노드 간에 강체 링크를 정의합니다. 항상, 상위 노드로 휠 아래의 노드를 선택하고 하위 노드로 휠 위의 노드를 선택합니다. 모든 강체 링크에 대해 회전 영역에서 Y축 확인란의 선택을 취소합니다. 그림에서 강체 링크를 작성하기 위해 선택할 노드를 확인합니다. 마지막 강체 링크를 정의할 때 확인을 클릭하여 강체 링크 대화상자를 닫습니다.
- 이제, 선택한 사용자 노드 사이에 새 강체 링크 4개가 작성되었습니다.
