세그먼트된 립 작성

다음 이미지와 일치하도록 뷰의 방향을 지정합니다. 립 명령을 사용하여 두 평면에 의해 제한되는 배터리 커버의 한쪽에서 립-그루브 결합을 작성합니다.

1. 안쪽으로 -15mm 간격을 띄워서 배터리 커버의 평면형 측면에 평행하도록 두 평면을 작성합니다.

2. 립 명령을 클릭합니다.
3. 쉐이프 탭에서 립 버튼을 선택해야 합니다.
   • 곡선의 먼 쪽에 있는 내부 모서리를 경로 모서리로 선택합니다.
   • 안내 면 옵션을 선택하고 선택한 모서리 옆에 있는 평면형 면을 선택합니다.
   • 인장 방향을 선택하지 않은 채로 둡니다.
   • 경로 범위 상자를 선택하고 두 평면을 선택합니다.

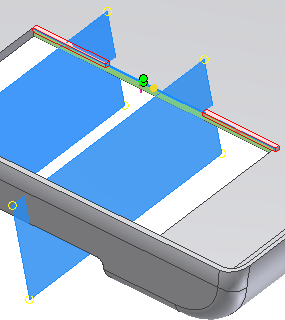

     미리보기는 첫 번째와 마지막으로 선택된 립 부분을 보여줍니다. 미리보기가 다음 이미지와 일치하면 올바르게 선택한 것입니다. 미리보기와 일치하지 않는 경우 초록색 및 노란색 점을 클릭하여 선택을 변경합니다.

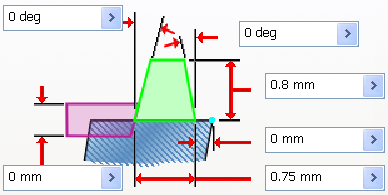

4. 립 탭에서 다음을 설정합니다.
   • 외부 각도로 0도를 입력합니다.
   • 내부 각도로 0도를 입력합니다.
   • 높이로 0.8mm를 입력합니다.
   • 숄더 폭으로 0mm를 입력합니다.
   • 폭으로 0.75mm를 입력합니다.
   • 틈새로 0mm를 입력합니다.

5. 확인을 클릭하여 립을 작성합니다.

   작업 평면은 다음 이미지에 표시되어 있지 않습니다. 작업 평면의 가시성을 켠 채로 두어 맨 아래 본체에서 결합 립 피쳐를 작성합니다.


6. 배터리 커버의 가시성을 끄고 맨 아래 본체의 가시성을 켭니다.

   이제 맨 아래 본체에서 배터리 커버용 결합 그루브를 작성합니다.

7. 립 명령을 클릭합니다.
   • 쉐이프 탭에서 그루브를 클릭합니다.
   • 경로 모서리로 내부 모서리를 선택합니다.
   • 안내 면을 선택하고 모서리 옆에 있는 평면형 면을 선택합니다.
   • 인장 방향 상자를 비워 둡니다.
   • 경로 범위 확인란을 클릭하고 두 제한 평면을 선택합니다. 두 외부 그루브 세그먼트를 기본으로 선택하는 것이 올바릅니다.

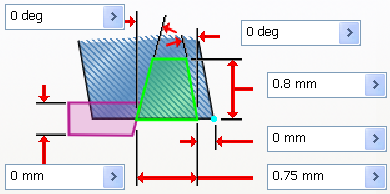

8. 그루브 탭에서 다음을 설정합니다.
   • 외부 각도로 0도를 입력합니다.
   • 내부 각도로 0도를 입력합니다.
   • 높이로 0.8mm를 입력합니다.
   • 숄더 폭으로 0mm를 입력합니다.
   • 폭으로 0.75mm를 입력합니다.
   • 틈새로 0mm를 입력합니다.

9. 확인을 클릭하여 그루브 피쳐를 작성합니다. 작업 평면의 가시성을 끕니다.

   다음 이미지는 배터리 커버와 아래쪽 본체의 잘라낸 뷰에서 립 및 그루브 피쳐를 보여줍니다.
