스냅 맞춤 작성

이제 스냅 맞춤 피쳐를 사용하여 배터리 커버에 대한 유지 매커니즘을 작성합니다. 아래쪽 본체의 가시성을 끄고 배터리 커버의 가시성을 켭니다.

먼저 스냅 피쳐의 두 배치 점을 작성합니다.

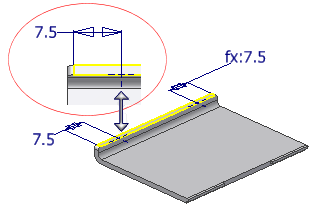

1. 다음 그림에 표시된 것처럼 좁은 면의 플랫 벽에서 2D 스케치를 시작합니다. 내부 모서리를 투영하여 스케치 점이 모서리와 일치할 수 있도록 해야 합니다.
2. 내부 투영된 모서리에 두 스케치 점을 배치하고 치수를 사용하여 측면에서 7.5mm 떨어지도록 배치합니다. 다음 이미지에서 두 번째 치수는 첫 번째 치수에 링크되어 있습니다. 또한 독립적인 두 치수를 배치할 수 있습니다(치수에 fx 없음).

3. 스케치를 마칩니다.
4. 스냅 맞춤 명령을 클릭합니다.
5. 캔틸레버 스냅 맞춤 루프 스타일을 선택합니다.
6. 쉐이프 탭에서 다음을 수행합니다.
   • 배터리 커버를 솔리드로 선택합니다. 배터리 커버가 유일한 가시적 솔리드이면 자동으로 선택됩니다.
   • 시작 스케치를 배치 유형으로 선택합니다.
   • 두 스케치 점을 중심으로 선택합니다. 두 스케치 점이 표시된 유일한 스케치 점이면 자동으로 선택됩니다.
   • 클립이 다음 그림에 표시된 것처럼 방향이 지정될 때까지 그래픽 영역에서 방향 반전 화살표와 캐치 방향 조작기 화살표를 클릭합니다.

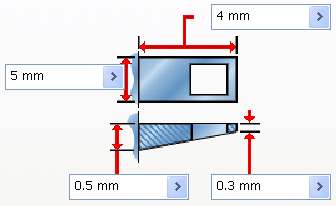

7. 클립 탭에서 다음을 설정합니다.
   • 클립 길이로 4mm를 입력합니다.
   • 클립 폭으로 5mm를 입력합니다.
   • 벽에서의 클립 두께로 0.5mm를 입력합니다.
   • 맨 위에서의 클립 두께로 0.3mm를 입력합니다.

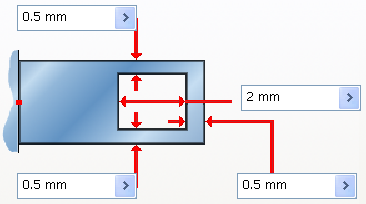

8. 캐치 탭에서 다음을 설정합니다.
   • 양 측면에서의 캐치 폭으로 0.5mm를 입력합니다.
   • 캐치 개구부 길이로 2mm를 입력합니다.
   • 맨 위에서의 캐치 폭으로 0.5mm를 입력합니다.
   •
9. 확인을 클릭하여 클립을 작성합니다.


   맨 아래 솔리드에 대한 트랩 매커니즘은 맨 아래 본체의 내부 면에 2D 스케치를 작성하고, 돌출을 작성할 캐치 피쳐의 투영된 모서리를 사용하여 모델링될 수 있습니다. 모깎기는 이 이미지의 돌출에 추가되어 커버 삽입 및 제거를 용이하게 합니다.

   트랩 피쳐를 작성하는 단계는 이 연습에서 다루지 않습니다.
