스케치 블록 작성

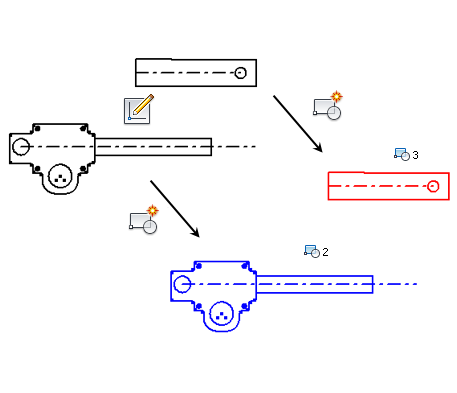

스케치 블록 작성

  1. 2D 부품 스케치를 열거나 작성합니다.
  2. 필요한 경우 스케치 블록에 포함할 스케치 형상을 작성합니다.
  3. 그런 다음 스케치 탭 배치 패널 블록 작성을 클릭하거나 검색기에서 블록 폴더를 마우스 오른쪽 버튼으로 클릭하고 블록 작성을 선택합니다.
  4. 블록에 포함할 형상을 선택합니다. 단일 선택 또는 창 선택을 사용합니다.
  5. 선택 사항입니다. 다음 중 하나를 수행합니다.
    • 블록 이름 정의
    • 삽입점 선택
    • 블록 설명 정의
  6. 다음을 클릭:
    • 적용: 블록을 작성하고 대화상자를 연 상태로 추가 블록을 작성합니다.
    • 확인: 블록을 작성하고 대화상자를 닫습니다.
    • 취소: 대화상자를 닫습니다.

미리 선택된 형상으로 스케치 블록을 작성합니다.

  1. 2D 부품 스케치를 열거나 작성합니다.
  2. 필요한 경우 스케치 블록에 포함할 스케치 형상을 작성합니다.
  3. 블록에 포함할 형상을 선택합니다. 단일 선택 또는 창 선택을 사용합니다.
  4. 그런 다음 스케치 탭 배치 패널 블록 작성을 클릭하거나 검색기에서 블록 폴더를 마우스 오른쪽 버튼으로 클릭하고 블록 작성을 선택합니다.
  5. 선택 사항입니다. 다음 중 하나를 수행합니다.
    • 형상 선택을 사용하여 형상을 더 추가하거나 선택한 형상을 수정
    • 블록 이름 정의
    • 삽입점 선택
    • 블록 설명 정의
  6. 다음을 클릭:
    • 적용: 블록을 작성하고 대화상자를 연 상태로 추가 블록을 작성합니다.
    • 확인: 블록을 작성하고 대화상자를 닫습니다.
    • 취소: 블록을 작성하지 않고 대화상자를 닫습니다.
