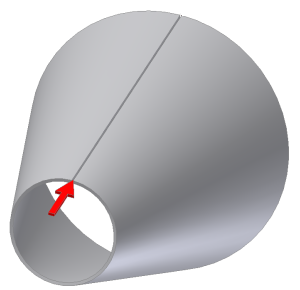

립 명령을 사용하여 닫힌 프로파일 스케치를 통해 작성한 판금 부품에 간격을 작성함으로써 평평하게 만들 수 있습니다. 단일 점 립 유형을 사용하려면 모형 면과 기존 점을 선택하여 립 위치를 정의해야 합니다. 선택한 점은 작업점, 모서리의 중간점, 면 꼭지점의 끝점 또는 이전에 작성한 스케치에서 스케치된 점일 수 있습니다.
- 리본에서 판금 탭
수정 패널
립을 클릭합니다 .
- 립 대화상자의 립 유형 드롭다운에서 단일 점을 선택합니다.
- 그래픽 창에서 틈을 낼 판금 모형의 면을 선택합니다.
- 그래픽 창에서 립 위치를 정의하는 점을 선택합니다.
- 립 대화상자에서 필요에 따라 립 간격 값의 간격크기와 다른 값을 입력합니다.
- 필요에 따라 선택한 점에 위치할 립 간격이나 왼쪽 또는 오른쪽으로의 간격띄우기를 지정합니다.
- 립을 작성하고 대화상자를 닫으려면 확인을 클릭합니다. 필요에 따라 립을 작성하고 립 피쳐를 추가로 작성하기 위해 대화상자를 열어두려면 적용을 클릭합니다.
주: 입력 내용을 무시하고 대화상자를 닫으려면 언제든지 취소를 클릭합니다.
