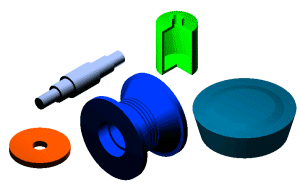

회전 피쳐 작성

시작하려면 작성할 회전 피쳐의 횡단면을 표현하는 닫힌 프로파일을 스케치합니다.

  1. 리본에서 3D 모형 탭 작성 패널 회전을 클릭합니다 .

    스케치에 프로파일이 한 개뿐이면 해당 프로파일은 자동으로 강조 표시됩니다.

  2. 프로파일이 여러 개 있으면 프로파일을 클릭한 다음 회전할 프로파일 을 선택합니다. 활성 스케치 평면에는 사용하지 않은 스케치만 사용하십시오.
  3. 축을 클릭하고 활성 스케치 평면에서 축을 선택합니다.
  4. 부품에 다중 솔리드 본체가 있는 경우 솔리드를 클릭하고 포함된 본체를 선택합니다.
  5. 열린 프로파일이 선택되어 있으면 쉐이프 일치 옵션을 설정한 다음 유지할 측면을 선택합니다. 이 옵션은 프로파일의 열려 있는 끝의 치수보조선을 지정하고 부품의 열린 프로파일에 대해서만 사용할 수 있습니다.
  6. 작업에서 접합 , 절단 , 다른 피쳐와 교차 또는 곡면을 클릭합니다. 작업 아래의 새 솔리드 를 클릭하여 새 솔리드 본체를 작성합니다.
  7. 결과에서 솔리드 또는 곡면을 선택합니다.
  8. 범위에서 아래쪽 화살표를 클릭한 다음 회전을 종료할 방법을 선택합니다. 일부 방법은 기준 피쳐에서 사용할 수 없습니다.
    • 각도의 경우 화살표를 클릭하여 회전 방향을 표시하거나 두 방향에 균등하게 각도를 나눕니다.
    • 각도-각도를 선택한 경우 양의 방향으로 회전하려는 각도 변위 값을 입력합니다. 음수 방향으로 회전하려는 두 번째 각도 변위 값을 입력합니다.
    • 지정 면까지를 선택한 경우 스케치 점, 작업점, 모형 꼭지점 또는 끝 종료 평면을 클릭합니다.
    • 사이 방법을 선택한 경우 시작 및 끝 종료 평면을 클릭합니다.
    • 전체의 경우 회전의 방향을 클릭합니다.
    • 다음 면까지를 선택한 경우 본체를 클릭하여 피쳐 작성을 종료합니다.
  9. 피쳐를 두 방향 중 한 방향, 값이 다른 두 방향 모두 또는 두 방향으로 동일하게 회전하려면 방향 명령을 클릭합니다. 결과는 모형에서 미리볼 수 있습니다.
  10. 열린 프로파일을 선택한 경우 필요하면 쉐이프 일치 확인란을 선택합니다. 이렇게 하면 윤곽선 일치 또는 쉐이프 일치와 같은 유형의 쉐이프 전파가 선택됩니다.
  11. 필요에 따라 iMate 추정 확인란을 선택하여 닫힌 루프에 iMate를 자동으로 배치합니다.
