회전은 축을 기준으로 하나 이상의 스케치된 프로파일을 회전하여 피쳐 또는 새 솔리드 본체를 작성합니다. 첫 번째 피쳐는 기준 피쳐입니다.
조립품 피쳐를 작성하는 경우 솔리드 출력 및 절단 작업만 지원됩니다. 회전된 조립품 피쳐는 다른 부품을 절단할 수 있습니다.
회전된 프로파일에서 곡면을 작성한 다음 다른 피쳐의 종료 평면 또는 분할된 부품에 대한 분할 도구로 사용할 수 있습니다.
프로파일은 축을 중심으로 0과 360도 사이로 측정되는 모든 각도에서 회전됩니다. 회전축은 프로파일의 부품이 되거나 간격띄우기를 합니다. 프로파일과 축은 동일 평면 상에 있어야 합니다.
회전 피쳐의 용도
회전 명령은 계단형 샤프트, 원통형 컨테이너 또는 O-링과 같은 반지름 대칭이 있는 피쳐를 작성하는 데 사용합니다. 이러한 피쳐는 부품(기준 피쳐)의 전체 쉐이프를 정의하거나 핀, 웹 또는 지주와 같은 상세가 됩니다.
회전된 곡면은 쉐이프를 정의하는 데 사용됩니다. 예를 들면, 곡선 형태의 곡면은 하우징의 절단부에 해당하는 종료 평면으로 사용할 수 있습니다.
전동 패널 샤프트
를 차례로 클릭합니다. 샤프트 생성기는 조립품 파일에서만 사용할 수 있습니다. 회전 피쳐의 크기와 쉐이프
회전 피쳐의 최종 크기와 쉐이프는 스케치 프로파일의 치수와 프로파일이 회전되는 각도에 의해 결정됩니다.
열린 프로파일을 선택하는 경우 쉐이프 일치 옵션을 통해 프로파일의 열린 끝을 연장하는 방법을 지정합니다.
스케치에서 축을 중심으로 한 회전은 디스크, 허브 및 베벨 기어 블랭크와 같은 솔리드 피쳐를 생산합니다. 스케치로부터 간격이 띄워진 축을 중심으로 한 회전은 워셔, 플라스크 및 관과 같은 구멍 있는 솔리드를 작성합니다.
열린 프로파일이나 닫힌 프로파일을 사용하여 구성 곡면으로 사용할 수 있는 곡면을 작성하거나 복잡한 쉐이프를 설계할 수 있습니다.
기본체 쉐이프와 회전 피쳐의 차이

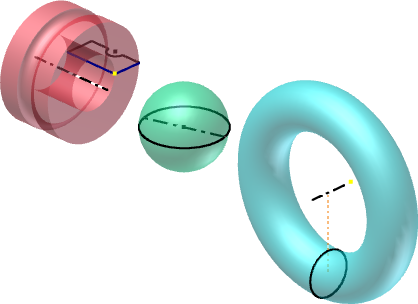

기본체 패널에서 구 또는 원환을 지정하면 스케치 작성 및 회전 프로세스가 자동화됩니다. 스케치의 시작 평면을 선택하고 프로파일을 작성한 다음 솔리드를 작성할 수 있습니다. 기본체 쉐이프 작성 명령은 전체 회전을 작성하고 표면 또는 부분 회전은 작성하지 않습니다.
열린 프로파일로 쉐이프 전파
 |
쉐이프 전파는 열린 프로파일에만 적용됩니다. 프로파일의 열려 있는 끝의 연장을 통해 본체의 쉐이프에 의해 정의되는 솔루션을 설명합니다. 쉐이프 전파는 피쳐 트리에서 피쳐의 높이를 더 높게 편집하면 발생하는 부품 본체의 위상 변경에 대해 견고한 피쳐를 생성합니다. 회전 피쳐는 특정한 참조 모서리 및 스케치 선으로 구성된 엄격하게 정의된 프로파일에 종속되지 않습니다. 윤곽선 일치 및 쉐이프 일치와 같은 두 가지 유형의 쉐이프 전파가 있습니다. |
 |
윤곽선 일치 프로파일의 열린 끝을 솔리드 본체와 교차할 때까지 연장하여 열린 프로파일을 닫습니다. 프로파일의 스케치 평면이 평면형 면 위에 있으면 프로파일을 닫는 데 면의 루프가 사용됩니다. 그렇지 않으면 프로파일을 닫는 데 프로파일 평면과 본체의 교차에 의해 정의된 모서리가 사용됩니다. 열린 프로파일의 양쪽 끝이 본체 또는 회전축과 교차하는 경우 유효한 프로파일이 존재합니다. 혼합 세트는 유효하지 않습니다. 닫힌 프로파일이 작성되면 프로파일에 대해 유지할 측면을 선택합니다. |
 |
쉐이프 일치 넘침 유형의 솔루션을 작성합니다. 프로파일의 열린 끝은 회전 축으로 연장되거나 본체의 경계 상자에 연장됩니다. 쉐이프 일치 회전은 정의하려는 면의 위상 변경에 대해 안정적이고 예측 가능한 본체를 생성합니다. 회전 피쳐는 참조 모서리 및 스케치 선으로 구성된 엄격하게 정의된 프로파일에 종속되지 않습니다. |
