시각화 시스템 및 그래픽 개선

Inventor에서는 쉽고 간단하게 시각 효과를 사용하여 뷰포트에서 모형을 사실적인 모양으로 나타낼 수 있습니다. 사용 가능한 효과는 그래픽 하드웨어의 기능, 운영 체제 및 응용프로그램 옵션 하드웨어 탭의 Inventor 그래픽 하드웨어 설정에 따라 다릅니다.

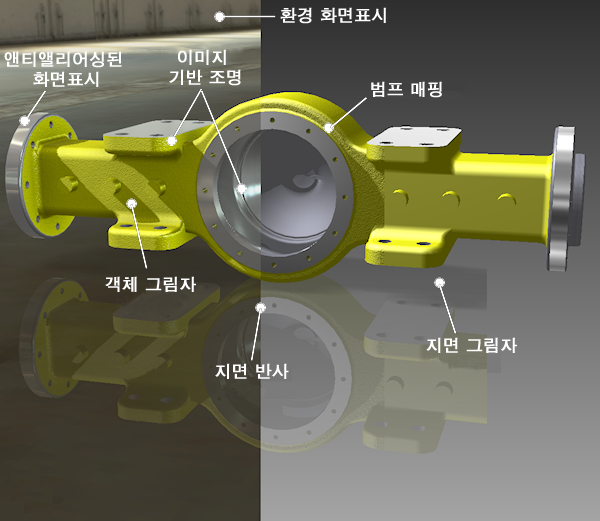

다음 그림은 다양한 Autodesk 피쳐 레벨에서 사용할 수 있는 시각적 효과를 보여 주며 아래 표는 각 레벨에 대한 최소 시스템 요구 사항을 보여 줍니다.

그래픽 하드웨어 설정	품질	성능	성능	성능	호환성
Autodesk 피쳐 레벨	고급 4_1	전체 3_1	중간 3_0	기본 2_0	기존
그래픽 기능	DirectX 10.1 Shader Model 4.0	DirectX 9 Shader Model 3.1	DirectX 9 Shader Model 3.0	DirectX 9 Shader Model 2.0	DirectX 9 고정 기능 파이프라인
그래픽 하드웨어 메모리	512MB(1GB 권장)	512MB	512MB	256MB	128MB
그래픽 하드웨어 생성	2008년 이후	2005년 이후	2005년 이후	2003년 이후	1998년 이후

다음 두 가지 방법으로 시스템에 조회하여 Autodesk 피쳐 레벨을 찾을 수 있습니다.

• 응용프로그램 옵션 | 하드웨어 | 진단으로 이동합니다. 하드웨어 탭에서 "성능" 또는 "품질" 설정을 사용할 경우 대화상자에 Autodesk 피쳐 레벨이 표시됩니다.
• 명령 프롬프트에서 독립 실행형 AdskDiagOutput 도구를 실행합니다. 그러면 다른 시스템 및 그래픽 하드웨어 관련 정보와 함께 시스템의 Autodesk 피쳐 레벨이 보고됩니다.

다음 표에서는 각 Autodesk 피쳐 레벨에서 지원되는 시각적 효과를 보여 줍니다.

시각적 효과	고급 4_1	전체 3_1	중간 3_0	기본 2_0	기존
앤티앨리어싱 화면표시(손상 방지)	X
IBL(이미지 기반 조명)	X	X
앰비언트 그림자	X	X
객체 그림자	X	X	X
사실적 비주얼 스타일	X	X	X
범프 매핑	X	X	X
수채화 비주얼 스타일	X	X	X
환경 화면표시	X	X	X	X
환경 반사	X	X	X	X
지면 반사	X	X	X	X
지면 그림자	X	X	X
그림 비주얼 스타일	X	X	X	X
단색 비주얼 스타일	X	X	X	X
