iLogic 기능을 사용하여 조립품을 만듭니다.
- 범주
-
숙련된 사용자
- 소요 시간
-
40분
- 사용되는 튜토리얼 파일
-
Manifold_Block.ipt
주: http://www.autodesk.com/inventor-tutorial-data-sets-2014에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.
조립품 작성 단계에는 다음이 포함됩니다.
- 현재 응용프로그램에서 설계를 사용하는 방법 및 이후 응용프로그램에서 해당 설계를 사용할 수 있는 방법을 결정합니다.
- 일반적인 "구어"로 조립품에 대한 규칙을 작성합니다. 간략하게 작성된 이러한 규칙은 iLogic 규칙 언어를 사용하여 설계에 공식 규칙을 작성하는 경우 지침으로 사용됩니다.
- 일반적인 언어로 규칙을 작성한 후 조립품에 구성요소를 배치합니다.
- 구성요소를 구속하고 나머지 자유도를 검토합니다.
- 필요에 따라 구속조건을 추가하여 모든 부품을 완전히 구속합니다.

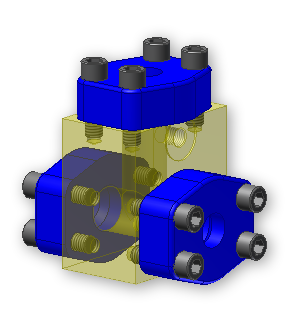

이 튜토리얼에서 생성한 조립품은 소켓 머리 캡 나사를 사용하여 부착된 플랜지 부속품이 있는 간단한 복합 블록입니다.
목표
- 조립품에서 해당 구성요소로 정보 전달
- iPart 구성 구동
- 구성요소 패턴 치수 변경
- 구성요소 억제/억제해제
- 구속조건 억제/억제해제
- Excel 스프레드시트에 데이터 쓰기
- iProperties 업데이트
사전 요구사항
- Autodesk Inventor 조립품 모델링 방법에 대한 기본적인 지식(예: 구속조건 작성)이 필요합니다.
- 복합 블록 부품 튜토리얼을 완료합니다.
- 자세한 내용은 도움말의 "시작하기" 항목을 참고하십시오.
탐색 팁
- 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.
