새 조립품 파일 시작

블록은 조립품에 배치된 첫 번째 부품입니다.

  1. 열려 있는 모든 Autodesk Inventor 파일을 닫고 iLogic 2012 튜토리얼이 활성 프로젝트로 설정되어 있는지 확인합니다.
  2. Standard.iam 템플릿을 사용하여 새 조립품을 작성합니다.
  3. 리본에서 조립품 탭 구성요소 패널 배치를 클릭합니다 .
  4. 열기 대화상자에서 manifold_block.ipt를 두 번 클릭합니다. 이 파일은 복합 블록 부품 튜토리얼에서 작성한 부품 파일입니다.

    고정된 구성요소 발생은 조립품에 배치되고 부품 원점이 조립품 원점과 정렬됩니다.

  5. 구성요소의 추가 사본 배치를 취소하려면 그래픽 창을 마우스 오른쪽 버튼으로 클릭하고 종료를 선택합니다.

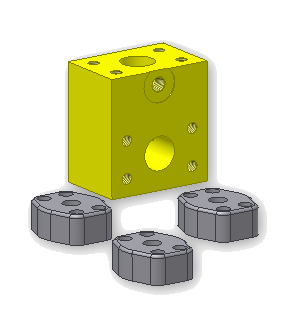

  6. 회전을 사용하여 표시된 것처럼 복합 블록의 방향을 정합니다.

    이 조립품에는 블록 외에도 세 개의 결합 캡과 이러한 캡을 부착하는 세 개의 나사 세트가 포함되어 있습니다.

  7. 배치 명령을 다시 선택하고 union_cap.ipt를 두 번 클릭합니다.

    구성요소 사본이 마우스 포인터에 부착되고 표준 iPart 배치 대화상자가 표시됩니다.

  8. 테이블 탭을 클릭하고 iPart 멤버 Union-01(부품 번호 U-050)을 선택합니다.
  9. 그래픽 창을 클릭하여 복합 블록 근처에 결합 캡 사본을 배치합니다. 두 번 더 클릭하여 세 개의 결합 캡을 모두 추가한 다음 닫기를 클릭하여 대화상자를 닫습니다.

    이제 나사 구성요소를 추가할 수 있습니다.

  10. 배치 명령을 다시 선택하고 Screw.ipt를 두 번 클릭합니다.
  11. 표준 iPart 배치 대화상자에서 iPart 멤버 Screw-01을 선택합니다. 그래픽 창에서 4개의 나사를 배치한 다음 닫기를 클릭하여 대화상자를 닫습니다.
  12. 조립품을 my_manifold_block.iam으로 저장합니다.

    구성요소를 조립하고 해당 구성요소의 관계 설정을 시작할 준비가 되었습니다.
