다음 일련의 단계에서는 피쳐 간의 연관성을 표시하고 피쳐 편집을 시연하기 위해 스케치를 편집하여 탭 구멍 위치를 이동합니다.
이 시나리오에서는 앞쪽 원통 캡의 탭 구멍이 부품의 가운데에 있어야 한다는 점을 명시하는 변경 지시가 제출되었습니다. 시작하려면
- 모형 검색기에서 탭 구멍을 찾습니다. 이 연습의 첫 번째 부품에서 구멍을 삭제하지 않은 경우 검색기에서 이름이 구멍2여야 합니다.
- 구멍 피쳐 옆의 +를 클릭하여 피쳐 아래에 스케치를 나타냅니다. 스케치를 마우스 오른쪽 버튼을 클릭하고 상황에 맞는 메뉴에서 스케치 편집을 선택합니다.팁: 스케치를 나타낼 필요 없이 피쳐를 마우스 오른쪽 버튼으로 클릭하고 스케치 편집을 선택할 수도 있습니다.

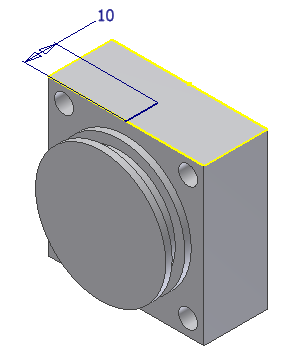

- 6mm 치수를 두 번 클릭하여 편집 상자를 활성화합니다. 6mm 치수를 10mm로 변경합니다.
스케치를 편집할 때 부품 내역이 피쳐로 "롤백"이면 스케치가 작성되었을 때 존재했음을 의미합니다.
- 스케치를 종료합니다. 탭 구멍, 작업 평면, 작업축 및 4mm 구멍이 업데이트됩니다.
- 파일을 저장하고 닫습니다.
- End Cap Back 파일을 엽니다.
