기존 스케치 없이도 구멍을 작성할 수 있습니다. 다음 섹션에서는 또 다른 구멍 배치 방법에 대해 배웁니다.
-
구멍 명령을 시작합니다. - 배치 드롭다운 메뉴에서 동심을 선택합니다.

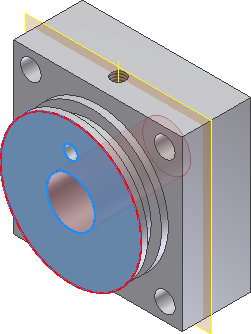

- 평면 선택 옵션이 활성화됩니다. 원통 쉐이프의 앞면을 선택하여 평면을 정의합니다.
- 동심 참조 선택 옵션이 활성화됩니다. 원통의 모서리를 선택하고 원형 면의 중심에 구멍을 배치합니다.
- 지름을 14mm로 설정합니다.
- 종료 옵션을 전체 관통으로 설정합니다.
- 확인을 선택하여 관통 구멍을 작성합니다.
- 리본에서 뷰 탭
가시성 패널 객체 가시성을 클릭하고 드롭다운 메뉴에서 모든 작업 피쳐 확인란의 선택을 취소하여 작업 평면 및 작업축 표시를 끄기로 변경합니다. - 파일을 저장합니다.
