네일보드 도면 작성

활성 조립품에 대한 기본 화면표시 설정을 보고 네일보드 도면을 작성합니다.

  1. Standard.idw 템플릿을 사용하여 도면을 작성합니다.
  2. 리본에서 뷰 배치 탭 작성 패널 네일보드를 클릭합니다 .
  3. 네일보드 뷰 대화상자에서 파일이 Enclosure_Assembly.iam으로 설정되어 있는지 확인합니다.
  4. 네일보드 뷰 드롭다운을 클릭하고 하네스 조립품1을 선택합니다. 확인을 클릭하여 뷰를 작성합니다.

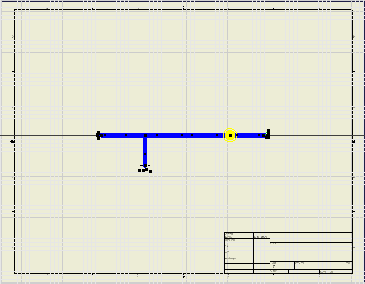

    네일보드 도면 뷰가 작성되고 네일보드 스케치가 활성 상태입니다. 하네스는 다음 그림과 같이 도면에 배치됩니다.

  5. 그래픽 창에서 마우스 오른쪽 버튼을 클릭하고 스케치 마무리를 선택합니다.
  6. Cable & Harness 하위 폴더에서 파일 이름으로 Harness Assembly1.idw를 사용하여 작업을 저장합니다.
