- 검색기에서 오류가 있는 복합 곡면의 가시성을 켭니다.

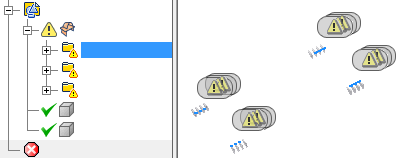

- 복합 곡면 검색기 항목을 확장하여 오류 유형 및 수를 표시합니다. 오류 폴더 또는 개별 오류를 클릭하여 그래픽 화면에서 교차 강조 표시합니다.
마운팅 탭에 많은 오류가 있습니다.
리본에서 오류 수정 명령을 클릭합니다.
- 검색기 또는 그래픽 창에서 복합체를 선택합니다.
오류 수정 대화상자에 본체에서 64개의 오류가 발견되었다고 표시됩니다. 기본 허용되는 변경 사항 공차는 변경하지 마십시오.
선택한 본체 분석을 클릭합니다. 분석이 완료되면 대화상자에 이 허용되는 변경 사항에서 12개 오류가 수정되었다고 표시됩니다.
- 확인을 클릭하여 이 공차에서 수정할 수 있는 오류를 수정합니다.
복구 마침을 클릭하여 환경을 종료합니다.
마운팅 탭의 일부 오류는 테이블 본체에 대한 실패한 모깎기의 결과입니다. 다른 오류는 느슨한 모델링 방식의 결과입니다. 이 예에서 나머지 오류를 수동으로 수정할 경우 시간이 많이 소요되므로 이점이 거의 없습니다. 이 튜토리얼에서는 피쳐 작성 명령을 사용해서 편집 가능한 단일 교체를 작성합니다. 그런 후 패턴 및 대칭 명령을 사용하여 필요한 모든 마운팅 탭을 작성합니다.
- 솔리드 본체 폴더를 확장한 후 테이블 스탠드의 가시성을 켭니다. 스탠드와 상대적인 마운팅 탭의 방향을 검사합니다.
주: 복구 환경을 종료하면 솔리드 본체의 가시성이 솔리드 본체 폴더에서 제어됩니다.
- 원래 폴더를 확장합니다.
- 디스플레이 도구에서 면 보기를 클릭하고 원래 평면에서 XY 평면을 클릭합니다.
스탠드는 Y 방향으로 거의 수직이지만 마운팅 탭에 약간의 각도가 있습니다. 이 방향의 마운팅 탭 각도는 무시해도 됩니다.
- 면 보기를 클릭한 후 원래 폴더에서 YZ 평면을 선택합니다. 스탠드에 이 방향으로 약간의 곡선이 생기지만 모든 피쳐에 대해 단일 구멍이 있는 단순화된 마운팅 탭이 작성됩니다.
주: 이 연습에 해당되지는 않지만 다음을 수행하여 각 구멍의 정확한 위치를 확인할 수 있습니다.
- 처음 네 개의 탭을 패턴화한 후에 각 탭의 면에서 새 스케치를 시작합니다.
- 절단 모서리 투영을 사용하여 튜브가 각 탭에서 관통하는 정확한 위치를 나타냅니다.
- 투영된 형상을 사용하거나 약 간 더 큰 프로파일을 작성한 후 돌출하여 절단부를 작성할 수 있습니다.
- 대칭 명령을 사용하여 나머지 12개 탭을 완성합니다.
