처음에 설명한 것처럼 목표는 형상 구성 및 안전계수 기준 범위를 사용하여 질량을 최소화하는 것입니다. 파라메트릭 테이블의 설계 구속조건 섹션에서는 결과 기준에 액세스할 수 있습니다. 첫 번째 설계 구속조건을 추가하려면
- 파라메트릭 테이블이 표시되지 않으면 관리 패널에서 파라메트릭 테이블을 클릭합니다.
- 설계 구속조건 섹션에서 행을 마우스 오른쪽 버튼으로 클릭하고 설계 구속조건 추가를 선택합니다.
- 설계 구속조건 선택 대화상자의 결과 구성요소 섹션에서 폰 미세스 응력을 선택합니다. 형상 선택이 모든 형상으로 설정됩니다. 확인을 클릭합니다. 결과 구성요소가 설계 구속조건으로 나열됩니다.
- 최대 폰 미세스 응력 행에서 구속조건 유형 셀을 클릭하여 드롭다운 리스트에 액세스합니다. 드롭다운 리스트에서 상한값을 선택합니다.
- 제한 셀에 4.5e+004를 입력합니다.
- 안전계수 셀에 1.5를 입력합니다.
변위를 설계 구속조건으로 추가합니다.
- 행을 마우스 오른쪽 버튼으로 클릭하고 설계 구속조건 추가를 클릭합니다.
- 설계 구속조건 선택 대화상자에서 변위를 선택합니다. 기본값은 모든 형상입니다. 확인을 클릭합니다.
- 구속조건 유형 셀에서 상한값을 선택합니다.
- 제한 셀에 0.01을 입력합니다.
질량을 설계 구속조건으로 추가합니다.
- 행을 마우스 오른쪽 버튼으로 클릭하고 설계 구속조건 추가를 클릭합니다.
- 설계 구속조건 선택 대화상자에서 질량을 선택하고 확인을 클릭합니다.

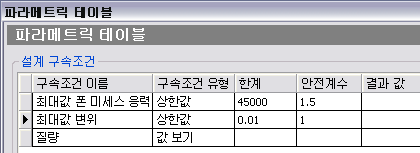

질량 설계 구속조건의 경우 구속조건 유형을 값 보기로 유지합니다. 파라메트릭 테이블의 설계 구속조건 섹션이 다음 그림과 같이 나타나야 합니다.
테이블을 닫습니다.
