모형 구성요소의 폭에 관련된 형상 구성의 범위를 생성하여 무게 최적화를 용이하게 합니다. 먼저, 모형 매개변수를 시뮬레이션 매개변수로 사용하도록 표시합니다.
- 시뮬레이션 검색기에서 Robot Base.iam 노드를 확장하여 조립품의 구성요소를 표시합니다. base_plate:1을 마우스 오른쪽 버튼으로 클릭하고 매개변수 표시를 클릭합니다.

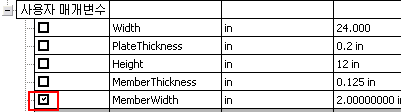

- 매개변수 선택 대화상자에서 MemberWidth 매개변수 옆에 있는 확인란을 선택하여 파라메트릭 테이블에 매개변수를 포함합니다.
- 확인을 클릭합니다.
매개변수 범위를 정의합니다.
- 리본 막대의 관리 패널에서 파라메트릭 테이블
을 클릭합니다. - 매개변수 섹션의 base_plate.ipt 행에서 MemberWidth 매개변수의 값 셀에 1-2를 입력합니다. Enter 키를 눌러 행 내용을 업데이트합니다.
매개변수를 정의한 후에는 파라메트릭 구성을 생성합니다.
- 매개변수 섹션에서 MemberWidth 행을 마우스 오른쪽 버튼으로 클릭하고 모든 구성 생성을 선택합니다.

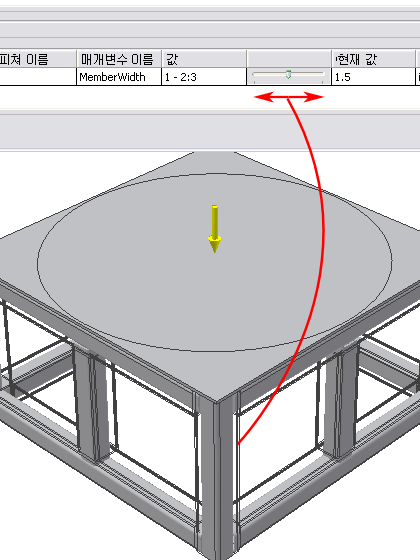

- 구성이 생성되면 현재 값 슬라이더를 사용하여 해당 구성을 볼 수 있습니다.
