임의의 위치 또는 피쳐로 점을 재정의하여 필요한 쉐이프를 만듭니다.
- 검색기에서 와이어 2207을 확장하고 작성한 두 번째 작업점을 마우스 오른쪽 버튼으로 클릭한 다음 상황에 맞는 메뉴에서 점 재정의를 선택합니다.
- 그래픽 창에서 그림과 같이 외벽의 탭 근처에 커서를 놓습니다. 툴팁에 점의 간격띄우기 값이 표시됩니다.
- 그래픽 창에서 점이 아닌 다른 부분을 마우스 오른쪽 버튼으로 클릭한 다음 상황에 맞는 메뉴에서 간격띄우기 편집을 선택합니다. .200을 입력한 다음 확인을 클릭하여 간격띄우기를 변경합니다.
- 표시된 위치에서 점을 클릭하여 외벽 면에서 간격이 떨어진 점을 작성합니다. 와이어가 다시 계산됩니다.

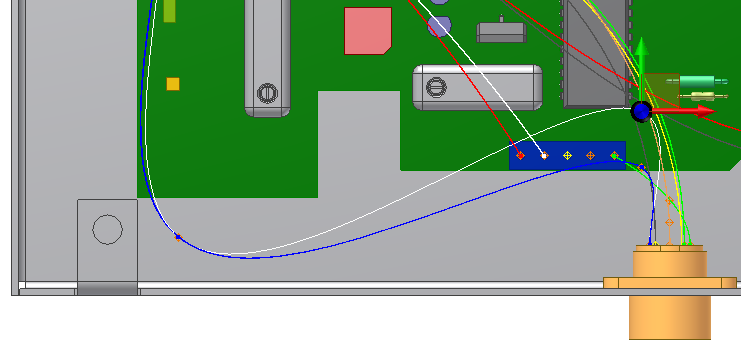

- 검색기나 그래픽 창에서 작성한 세 번째 작업점을 마우스 오른쪽 버튼으로 클릭한 다음 3D 이동/회전을 선택합니다.

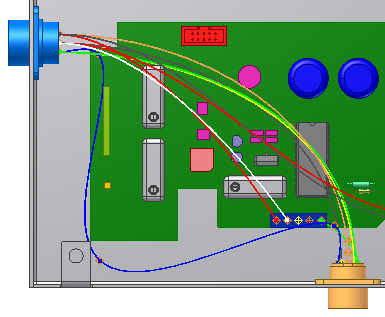

- 트라이어드 세그먼트를 선택하거나 끌어서 다음 그림에 표시된 위치로 점을 이동합니다.
이동을 적용하기 전에 와이어를 미리 볼 수 있으며 절곡부 반지름 위반이 있는 경우 표시됩니다.
- 확인을 클릭합니다. 와이어가 새 위치로 계산됩니다.
