비틀림 조정

리본 케이블 본체는 D-하위 리본 케이블 커넥터의 슬롯에 평행하게 정렬합니다. 선택한 점에서 리본 케이블을 조정하려면 비틀림 컨트롤을 사용합니다.

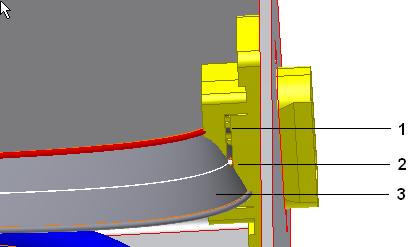

1. 리본 케이블 하네스 조립품이 계속 활성화된 상태에서 D-하위 리본 케이블로 줌 확대합니다. 케이블 본체(3)가 커넥터의 슬롯(1)을 기준으로 비틀어집니다.
2. 앞에서 선택한 점(2)을 마우스 오른쪽 버튼으로 클릭하고 비틀림 편집을 선택합니다.

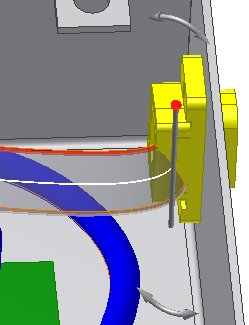

3. 선택한 점에 비틀림 컨트롤이 나타납니다.

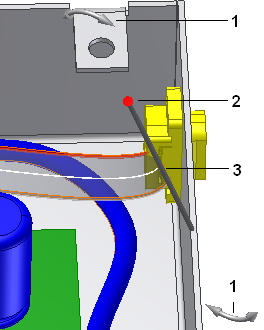

   회전 핸들(1)을 사용하여 현재 방향을 변경할 수 있습니다. 빨간색 볼(2)은 도체 1을 나타냅니다. 방향 막대(2)는 선택한 위치에서 리본 케이블에 있는 곡면의 방향을 나타냅니다.


4. 회전 핸들을 클릭하여 리본 본체가 슬롯에 정렬될 때까지 끈 다음 마우스 버튼을 놓습니다.
   주: 필요하면 키패드에서 빼기(-)와 더하기(+)를 클릭하여 비틀림 컨트롤의 크기를 줄이거나 늘립니다.

5. 마우스 오른쪽 버튼을 클릭하고 적용을 선택합니다.

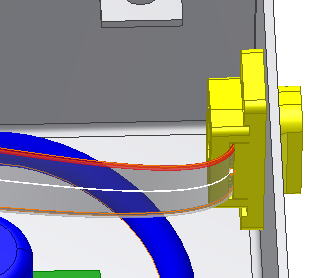

   리본 케이블 본체가 새 위치로 재계산됩니다.


6. 맨 위 단계 조립품으로 되돌아가 파일을 모두 저장합니다. 이 조립품은 다음 튜토리얼에서 사용됩니다.
