리본 케이블에 단일 접기를 추가하여 커넥터 D-하위 리본에서 슬롯에 맞춰 정렬합니다.
-
케이블 및 하네스 탭

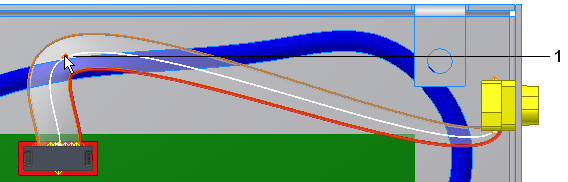

작성 패널 접기 작성을 클릭한 다음 작성한 첫 번째 점(1)을 클릭합니다.

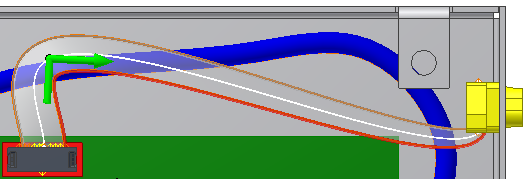

접기 점에 화살표가 표시되어 리본 케이블 경로의 다음 작업점 방향을 나타냅니다. 이 방향은 해당 접기에 대한 올바른 방향입니다.
-

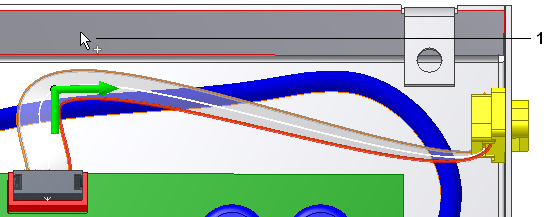

대화상자의 정렬 아래에서 샤프트를 클릭한 다음 외벽의 면(1)을 클릭합니다.그러면 샤프트가 선택한 면에 직각으로 정렬됩니다. 샤프트를 기존 형상에 평행하게 정렬하려면 모서리를 선택합니다.

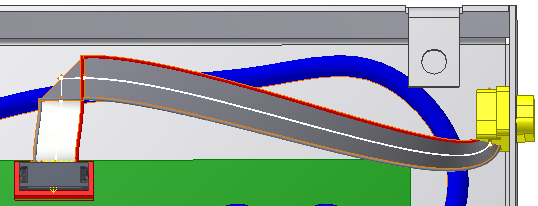

- 확인을 클릭하면 지정한 방향과 정렬에 맞춰 접기가 작성됩니다.주: 다른 하네스 객체를 편집할 때와 마찬가지로 리본 케이블 작업점을 마우스 오른쪽 버튼으로 클릭하고 점 재정의 및 3D 이동/회전을 사용하여 루트 점을 이동할 수 있습니다. 리본 케이블 작업점은 회전할 수 없습니다. 접기에서는 접기 작성에 사용한 작업점만 조작할 수 있습니다.
- 검색기에서 리본 케이블 폴더 및 리본 케이블을 확장합니다. 리본1, 접기1, 리본2가 표시됩니다.
