표준 Autodesk Inventor 부품을 배치하고 구속하는 것과 같은 방법으로 커넥터를 조립품에 배치하고 구속합니다. 하네스 조립품이 추가된 상태에서 부품을 배치한 후에는 각 하네스 조립품 환경에서 해당 부품의 각 발생에 대한 특정 참조 지정자를 설정합니다.

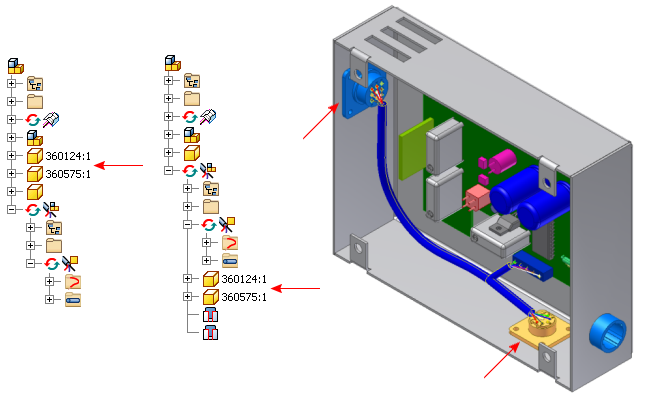

조립품 구조 내의 어디에나 커넥터를 배치할 수 있습니다. 또한 전기 부품은 하네스 조립품을 문서화할 것인지 여부에 따라 하네스 조립품의 바깥쪽에 배치되거나 하네스 조립품으로 강등될 수 있습니다. 부분조립품 내에 이미 있는 커넥터는 그대로 남아 있을 수 있습니다.
커넥터가 결합 커넥터처럼 실제로 하네스의 일부이면 이를 해당 하네스 조립품에 직접 추가하는 것이 좋습니다. 터미널 블록처럼 하네스의 일부가 아닌 객체는 하네스 조립품에 추가하지 못할 수도 있습니다. 와이어를 추가하는 프로세스는 두 경우 모두 동일합니다.
하네스 조립품이 포함된 맨 위 단계 조립품을 다시 사용하는 경우 커넥터를 하네스 조립품으로 강등시키는 것이 좋습니다. 케이블 및 하네스에서 다른 이름으로 사본 저장을 사용하면 맨 위 단계 조립품과 해당 컨텐츠(하네스 조립품 및 기타 부분조립품 등)를 복사한 후 다른 조립품에서 다시 사용할 수 있습니다.
하네스 조립품에 대한 결합 커넥터를 배치 및 구속하는 경우 다음 내용을 기억하십시오.
- 커넥터가 하네스 조립품에 있는 경우, 맨 위 단계 조립품을 편집하는 동안에만 이에 속하는 객체로 커넥터를 구속할 수 있습니다. 하네스 조립품을 내부 편집하는 동안에는 커넥터를 구속할 수 없습니다.
- 초기 설계에서는 구속조건 없이 맨 위 단계 조립품에 커넥터를 배치하는 것이 좋습니다. 그러면 결합 커넥터를 맨 위 단계 조립품의 하위 구성요소로 배치할 것인지 또는 하네스 조립품에 배치할 것인지 확실히 알게 됩니다. 이 방법을 사용하면 구속조건을 잃지 않고 하네스를 작성하기 위해 커넥터를 하네스 조립품으로 강등할 수 있습니다. 강등 시 커넥터에 추가된 모든 참조 지정자 정보가 손실되므로 커넥터를 편집하여 하네스에 참조 지정자를 다시 지정해야 합니다. 커넥터에 부착된 와이어 또는 케이블은 커넥터가 강등될 때 매달린 상태가 되므로 편집하여 와이어를 커넥터 핀에 다시 지정해야 합니다. 요약하면 하네스 특성을 적용하고 와이어를 작성하기 전에 조립품 구조를 설정하는 것이 가장 좋습니다.
- 하네스 조립품에 배치된 구속조건으로 인해 하네스 내 개별 구성요소가 더 높은 유연성으로 조립품 변경 사항에 적응할 수 있습니다. 강체로서 변경 사항에 적응하지는 않습니다. 예를 들어 맨 위 단계 조립품의 경우, 부분조립품에 구속하면 부분조립품의 모든 부품이 하나의 강체로서 이동합니다. 하네스 조립품의 경우, 부분조립품의 모든 커넥터를 다른 위치로 구속할 수 있습니다. 그러면 이러한 커넥터는 서로 독립적으로 적응하게 되며 강체로서 움직이지 않습니다.
