디지털 원형에서 와이어를 작성하고 라우팅하려면 먼저 전기 부품 또는 커넥터를 작성하고 배치합니다. Autodesk Inventor 케이블 및 하네스에서는 커넥터의 연결점을 식별하고 레이블을 추가하며 핀과 부품에 대한 특성을 설정합니다.

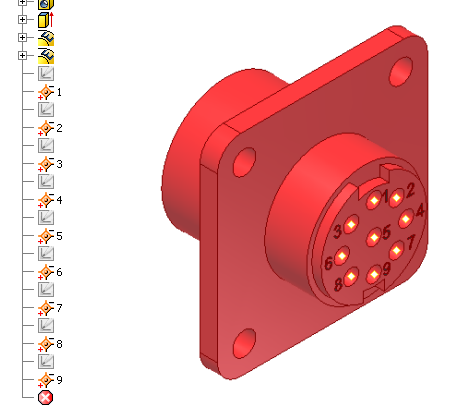

커넥터는 확장 특성이 있고 핀이라고 하는 와이어 연결점이 하나 이상 정의되어 있는 일반 Autodesk Inventor 부품 또는 iPart입니다. 커넥터는 하네스 조립품 환경에서 작성하는 대신 일반 Autodesk Inventor 부품을 편집하여 작성하는 유일한 하네스 구성요소입니다. 부품을 편집하는 동안에는 핀이라고 하는 특수 작업점을 식별하고 필수 특성을 제공하며 필요에 따라 추가 사용자 특성을 추가하기도 합니다. 개별적으로 또는 그룹으로 핀을 정의하고 편집할 수 있습니다. 전기 부품은 정의되고 나면 조립품에 배치됩니다.
개별 발생이나 그룹의 참조 지정자는 각 부품 발생에 한 번만 필요한 것이 아니라 전기 부품을 사용하는 각 하네스 조립품에 필요합니다.
