리본에서 뷰 배치 탭

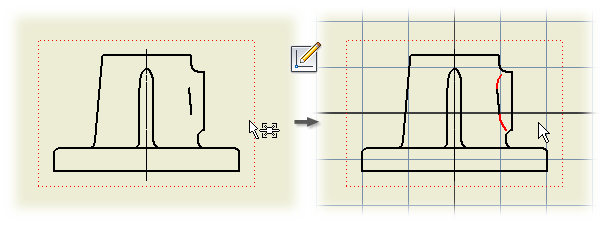

스케치 패널 스케치 작성을 클릭하여 2D 스케치를 작성합니다. 뷰가 선택되어 있으면 스케치가 도면 시트에 추가되고 뷰와 연관됩니다.
스케치를 작성하고 나면 사용자 경계 및 제목 블록을 작성하거나 사용자 고유의 스케치된 기호 세트를 개발하는 데 사용할 수 있는 명령이 스케치 탭에 나타납니다.
모형 스케치 가져오기 명령을 사용하여 도면 뷰에 모형 스케치를 가져올 수 있습니다. 모형 스케치가 복구되면 스케치 속성이 모형 스케치의 변경 사항에 따라 자동으로 업데이트되지 않습니다. 복구한 스케치의 속성을 업데이트하려면 그래픽 창이나 검색기에서 스케치를 마우스 오른쪽 버튼으로 클릭하고 메뉴에서 모형 특성 재적용을 선택합니다.
AutoCAD 데이터를 도면으로 변환하면 형상이 도면의 스케치에 배치됩니다. AutoCAD 선 스타일은 그대로 유지됩니다.
AutoCAD DWG 또는 Autodesk Inventor 도면 파일(DWG)을 열면 도면에 있는 스케치에 형상이 배치됩니다. AutoCAD 선 스타일은 그대로 유지됩니다.
도면에 스케치 추가
도면 스케치는 텍스트 및 선이나 호와 같은 2D 형상을 포함할 수 있습니다. 스케치 명령을 활성화할 때 도면 뷰가 선택되어 있으면 스케치가 뷰에 연결됩니다. 도면 뷰가 선택되어 있지 않으면 스케치는 도면 시트에 연관됩니다.
시트나 도면 뷰를 복사하면 연관된 스케치도 함께 이동합니다. 연관된 시트나 뷰에 독립적으로 스케치를 복사하거나 이동할 수 없습니다.
스케치를 복사할 수는 없지만 스케치에 있는 형상은 복사하여 다른 도면에 붙여넣을 수 있습니다.
도면 스케치를 위한 팁
- 도면 스케치는 활성 창이나 시트와 연관됩니다.
- 검색기의 도면 자원 폴더에서 마우스 오른쪽 버튼을 클릭하고 옵션을 선택하여 스케치된 기호, 제목 블록 또는 사용자 경계를 개발합니다. 스케치 명령을 사용하여 형상을 작성합니다.
- 리본에서 뷰 탭 탐색 패널 줌을 사용하여 작업 중인 영역을 줌 확대합니다.
- 리본에서 도구 탭 옵션 패널 문서 설정을 클릭합니다 . 스케치를 선택하고 최적 간격으로 그리드를 설정하여 스케치 요소를 신속하게 일렬로 정렬합니다.
- 리본에서 도구 탭 옵션 패널 응용프로그램 옵션을 클릭합니다 . 스케치를 선택하고 그리드로 스냅하기 설정을 선택하여 보다 쉽게 스케치 요소를 배치합니다.
- 신속 접근 도구막대에서 선택 명령을 활성화하여 스케치 요소 그룹을 선택하고, 그래픽 창에서 클릭한 다음 해당 요소 주위로 상자를 끕니다.
- 치수 명령을 사용하여 스케치된 형상의 크기를 설정하거나, 스케치의 형상과 기본 도면 뷰의 요소 간에 치수를 추가합니다. 주: 치수를 사용하여 제목 블록 또는 경계에 있는 요소의 크기를 설정하면 편집을 마칠 때 치수가 숨겨집니다.
- 스케치 특성을 사용하여 색상, 선종류 및 선가중치를 변경하거나 스케치 형식 재지정을 억제하고 기본 속성으로 스케치를 표시합니다.
스케치된 기호 작성
도면 템플릿은 스케치를 작성하고 재사용을 위해 저장할 수 있도록 검색기의 도면 자원 섹션에 있는 스케치된 기호 제목을 포함합니다. 스케치된 기호는 2D 형상, 비트맵 이미지, 정적 텍스트, 프롬프트된 텍스트 상자 또는 자동으로 업데이트되는 특성 필드를 포함할 수 있습니다.
새로 만들기에서 스케치된 기호를 사용할 수 있게 하려면 도면을 작성할 때 사용한 템플릿에 기호를 저장하십시오.
제목 블록 작성
Autodesk Inventor에서 제공되는 템플릿은 수정하고 사용할 수 있는 하나 이상의 표준 제목 블록 형식을 포함합니다. 사용자 제목 블록을 스케치하고 도면 자원으로 저장할 수도 있습니다. 제목 블록은 2D 형상, 비트맵 이미지, 정적 텍스트, 프롬프트된 텍스트 상자 또는 자동으로 업데이트되는 특성 필드를 포함할 수 있습니다.
모든 새로 만들기에서 사용자 제목 블록을 사용하려면 도면을 작성할 때 사용한 템플릿에 기호를 저장하십시오.
사용자 경계 작성
Autodesk Inventor에서 제공되는 템플릿은 기본 경계를 포함합니다. 경계나 스케치 사용자 경계를 수정하고 도면 자원로 저장할 수 있습니다.
사용자 경계는 2D 형상, 비트맵 이미지, 정적 텍스트, 프롬프트된 텍스트 상자 또는 자동으로 업데이트되는 특성 필드를 포함할 수 있습니다. 새 도면에서 사용자 경계를 사용하려면 도면을 작성할 때 사용한 템플릿에 경계를 저장하십시오.
모든 도면 경계에는 시트 구석에 4개의 삭제할 수 없는 점이 있습니다. 이 점은 시트 크기가 변경되면 이동합니다. 사용자 경계 형상을 이 점에 구속하면 모든 시트 크기에 맞춰집니다.
DWG 데이터 변환
DWG 파일의 2D 데이터를 Autodesk Inventor 도면으로 변환하면 도면에서 하나 이상의 스케치에 형상이 배치됩니다. 치수는 도면 시트에 배치됩니다.
형상에 부착된 치수를 스케치에 배치하려면 AutoCAD 파일을 열 때 대상 가져오기 대화상자에서 치수를 스케치로 승격을 선택합니다. AutoCAD 선 스타일은 그대로 유지됩니다.
DWG 파일에 있는 블록이 스케치된 기호로 변환됩니다. DWG 파일에서 선택한 데이터를 Autodesk Inventor 제목 블록과 경계로 변환할 수도 있습니다.
