컨텐츠 센터에서 커넥터 배치

컨텐츠 센터에는 샘플 리본 케이블 커넥터가 포함되어 있습니다. 리본 케이블 하네스 조립품에서 10-핀 커넥터의 복제 하나를 배치합니다.

  1. 리본에서 조립 탭 구성요소 패널 컨텐츠 센터에서 배치를 클릭합니다 .
  2. 범주 뷰 창의 컨텐츠 센터에서 배치에서 케이블 및 하네스커넥터리본 케이블로 이동한 다음 리본 케이블 커넥터를 선택합니다.
  3. 테이블 뷰를 클릭하여 리본 케이블 커넥터의 패밀리 멤버를 봅니다.
  4. 미리보기 테이블에서 10-핀 커넥터의 멤버 이름을 확인합니다. 이 경우에는 리스트에서 첫 번째 멤버입니다.
  5. 리본 케이블 커넥터의 이미지를 두 번 클릭하여 선택합니다.
  6. 리본 케이블 커넥터 대화상자에서 다음이 선택되어 있는지 확인합니다.
    • 리본 케이블 커넥터-01

    • 표준으로

  7. 확인을 클릭합니다.

    그래픽 창에서 부품이 커서에 부착되어 있습니다.

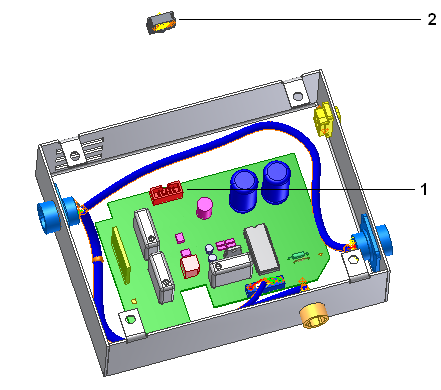

  8. RC 수 커넥터(1)를 더 잘 볼 수 있도록 엔클로져를 회전합니다.
  9. 그래픽 창의 배경을 클릭하여 부품(2)을 배치합니다. 정확히 배치하지 않아도 됩니다.
  10. 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.
