커넥터 구속

내부에서 리본 케이블 커넥터를 구속하도록 3개의 메이트 구속조건을 배치합니다. 다음 단계에서는 구속 명령을 사용하지만 조립 명령을 사용할 수도 있습니다.

1. 맨 위 단계 조립품 Enclosure_Assembly.iam을 활성화합니다.
2. 리본에서 조립 탭 위치 패널 구속조건을 클릭합니다 .
3. 미리보기 표시가 선택되어 있는지 확인합니다.

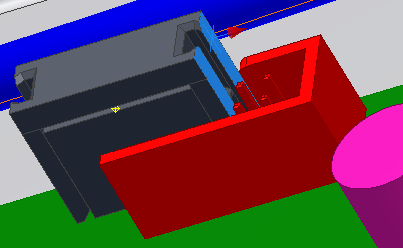

4. 메이트 구속조건 및 첫 번째 선택 버튼이 선택되어 있는지 확인한 다음 리본 케이블 커넥터의 면을 클릭합니다.

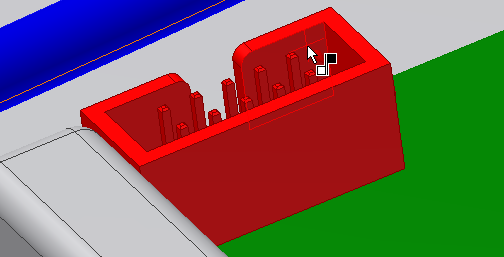

5. 이제 두 번째 선택 도구가 활성화됩니다. 결합할 형상으로 RC 수 커넥터의 벽을 클릭합니다.

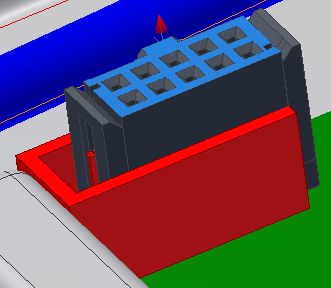

6. 미리보기에 커넥터가 내부로 이동된 것으로 나타나면 적용을 클릭하여 첫 번째 메이트 구속조건을 작성합니다.

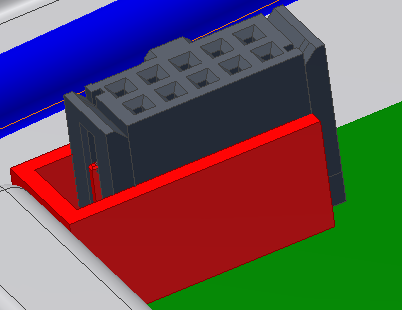

7. 두 번째 메이트 구속조건을 작성하려면 리본 케이블 커넥터의 맨 윗면을 클릭합니다.

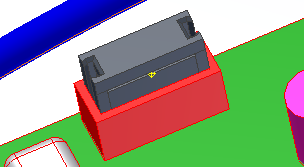

8. RC 수 커넥터의 맨 아랫면을 클릭합니다.

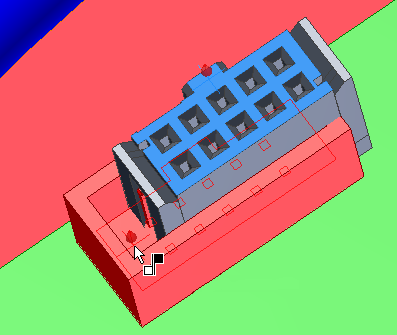

9. 미리보기에 커넥터가 내부로 이동된 것으로 나타나면 적용을 클릭하여 두 번째 메이트 구속조건을 작성합니다.

10. 마지막 메이트 구속조건을 작성하려면 리본 케이블 커넥터의 오른쪽 면을 클릭합니다.

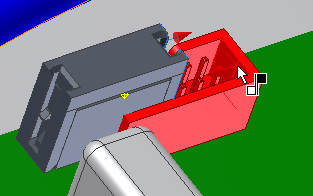

11. RC 수 커넥터의 안쪽 면을 클릭합니다.

12. 커넥터가 내부로 이동되면 확인을 클릭합니다.
