스케치 형상 회전

지정된 중심점에 상대적으로 스케치 형상을 회전하거나 형상의 회전된 사본 작성

선택한 형상과 연관된 구속조건은 종종 회전 작업에 영향을 줍니다.

  1. 그런 다음 스케치 탭 수정 패널 회전 을 클릭합니다. 선택 명령이 사용 가능한 상태로 회전 대화상자가 열립니다.
  2. 그래픽 창에서 형상을 선택하거나 선택 창을 사용하여 형상 그룹을 선택합니다. 마우스 오른쪽 버튼을 클릭하고 다음을 선택합니다.
    • 모두 선택 그래픽 창의 모든 형상을 선택합니다.
    • 복사 사본을 회전하고 원래 형상을 변경되지 않은 상태로 유지합니다.
    • 계속 선택 명령을 닫고 회전 대화상자에서 중심점 선택을 활성화합니다.
    팁: 중심점을 선택하기 전에 형상을 하나만 선택하면 되는 경우 단일 선택을 위해 최적화를 사용합니다. 그러면 첫 번째 형상을 선택한 후 중심점 선택 명령이 자동으로 활성화됩니다.

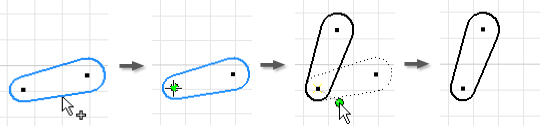

  3. 중심점을 설정하려면 그래픽 창 내부를 클릭합니다. 또는 정확한 입력 확인란을 선택하고 좌표를 입력한 다음 적용또는 Enter를 클릭합니다. 중심점을 설정한 후에 원래 형상을 나타내는 대시 선과 회전된 형상을 나타내는 실선이 동적 미리보기에 표시됩니다.
  4. 형상을 회전하려면 그래픽 창에서 포인터를 드래그합니다. 마우스 버튼을 누르고 있지 않아도 됩니다. 선택한 형상이 중심점에 대한 포인터와 함께 이동됩니다. 이 대화상자의 각도에서 값이 동적으로 업데이트됩니다.
  5. 구속조건으로 인해 회전 작업을 수행할 수 없는 경우 자세히 를 클릭하고 치수 구속조건을 완화하거나 형상 구속조건을 끊는 재지정을 설정합니다.
    팁: 포인터를 해당 위치 근처로 끌면 끝점이 가장 가까운 수직 또는 수평 축으로 스냅됩니다. 이 스냅 피쳐를 재지정하려면 Ctrl 키를 누른 상태로 끌거나 응용프로그램 옵션 스케치 탭에서 그리드로 스냅하기 선택을 취소합니다.
  6. 회전 끝점을 설정하려면 그래픽 창 내부를 클릭하거나 대화상자의 각도에 정확한 회전 각도를 입력합니다. 그런 다음 적용또는 Enter를 클릭합니다.
    팁: 백스페이스 키를 눌러 각도를 재설정할 수 있습니다. 백스페이스를 클릭하면 회전할 형상을 더 추가한 후에 마우스 오른쪽 버튼을 클릭한 다음 계속을 선택합니다.
  7. 마우스 오른쪽 버튼을 클릭하고 종료를 클릭하거나, 대화상자에서 종료를 클릭하거나 Esc 키를 누릅니다.

스케치 형상 회전 방법 보기
