- 출력 그래퍼 맨 위에 있는 도구막대에서 FEA로 내보내기
명령을 선택합니다.해석할 부품을 선택하라는 메시지가 표시됩니다.

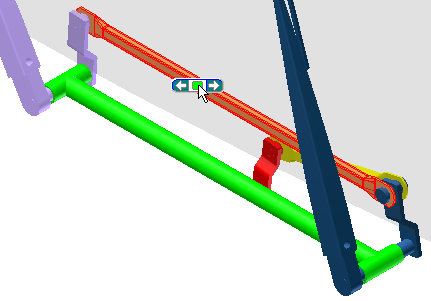

- Crank Sway 부품을 선택합니다. 조립품을 회전하거나 기타 선택을 사용하여 부품에 액세스할 수 있습니다.
주: 내보낼 두 개 이상의 부품을 선택할 수 있습니다. 부분조립품이 유연성으로 설정되지 않은 경우에는 부분조립품 내에서 부품을 선택할 수 없습니다. - FEA로 내보내기 대화상자에서 확인을 클릭합니다.
다음으로, 내하중 면을 지정합니다. 이 부품의 경우 암 양끝의 구멍에 내하중 면이 포함되어 있습니다.

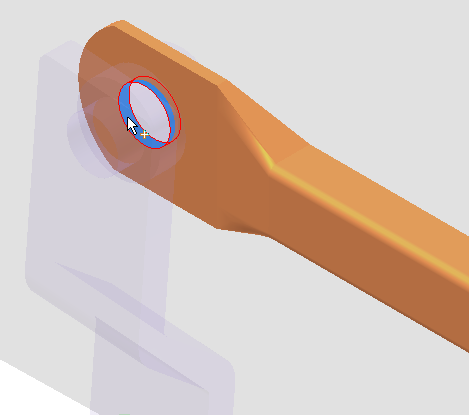

- 그림과 같이 점-선 접합에 대해 면을 선택합니다.
- 대화상자에서 회전 접합을 선택하여 필드를 완료합니다.

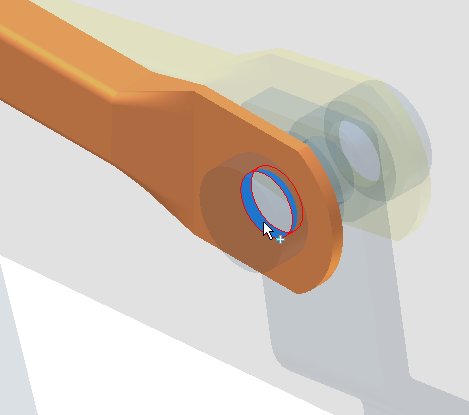

- 그림과 같이 다른 면을 선택합니다.
주: 또는 내하중 면이 자동으로 선택되도록 자동 면 선택 옵션을 사용할 수도 있습니다. - 확인을 클릭합니다.
하중이 내보내져 응력 해석에서 검색 가능한 상태가 됩니다.
- 출력 그래퍼를 닫습니다.
