FEA로 내보내기

다음으로 동작 하중을 내보내고 구성요소에서 응력 시뮬레이션을 실행할 것입니다. 응력 해석 환경에서 해석할 모든 구성요소에 대해 다음 프로세스를 수행합니다.

구성요소 선택

    FEA에서 해석하려는 각 구성요소에 대해 다음 프로세스를 수행합니다.

  1. 시뮬레이션을 실행합니다.
  2. 출력 그래퍼를 엽니다.
  3. 출력 그래퍼 도구막대에서 FEA로 내보내기를 클릭합니다.
  4. 시뮬레이션 검색기에서 종동륜:1을 선택하고 확인을 클릭합니다. 내하중 입력값 선택을 위한 대화상자가 표시됩니다.

면 선택

    종동륜 구성요소를 내보내기 위한 동작 요구 사항을 충족하려면 3개의 접합 입력값이 필요합니다.

  1. 그래픽 창에서 각기둥 접합 입력을 충족하는 종동륜 구성요소의 긴 샤프트를 선택합니다.
  2. 대화상자에서 회전 5를 클릭합니다.
  3. 종동륜 롤러와 함께 사용되는 작은 샤프트를 선택합니다.
  4. 대화상자에서 스프링 접합을 클릭합니다.
  5. 그래픽 창에서 스프링이 종동륜과 접하는 면을 클릭하고 확인을 클릭합니다.

    다음으로, 해석할 시간 단계를 지정합니다.

  1. 출력 그래퍼 도구막대에서 모두 선택취소 명령을 클릭합니다.
  2. 표준 접합, 회전:5 폴더를 확장합니다. 을 클릭합니다.
  3. 힘 접합, 스프링/댐퍼/잭 접합 폴더를 확장합니다. 을 클릭합니다.

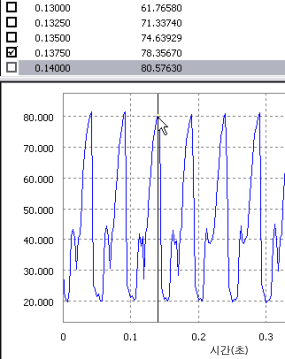

  4. 그래프 영역에서 해석할 힘(회전) 그래프의 높은 지점을 두 번 클릭합니다. 그래프 위의 시간 단계 섹션에서 해당 시간 단계 옆에 선택 표시를 배치합니다.
  5. 동일한 방법을 사용하여 힘(회전) 값의 낮은 지점을 선택합니다. 해당 시간 단계 옆에 선택 표시를 배치합니다.
  6. 출력 그래퍼를 닫습니다.

Autodesk Inventor 응력 해석으로 가져오기

  1. 다이나믹 시뮬레이션 마침을 클릭합니다.
  2. 환경 탭에서 응력 해석을 클릭하여 응력 해석 환경을 엽니다.
  3. 관리 패널에서 시뮬레이션 작성을 클릭합니다.
  4. 대화상자의 정적 해석 아래에서 동작 하중 분석 옵션을 선택합니다. 옵션 아래에 있는 두 개의 리스트 컨트롤을 사용할 수 있으며 이러한 리스트는 내보낸 부품과 시간 단계로 채워집니다.
  5. 부품 리스트에서 종동륜 구성요소를 선택합니다.
  6. 시간 단계 리스트에서 해석할 시간 단계를 선택합니다.
  7. 확인을 클릭합니다. 조립품은 해당 시간 단계를 나타내도록 업데이트된 다음 분석을 위해 종동륜 구성요소를 분리합니다. 종동륜에 작용하는 다양한 힘을 나타내는 기호를 볼 수 있습니다.
  8. 메쉬 설정을 클릭한 다음 곡선 메쉬 요소 작성을 클릭합니다.
  9. 해석 패널에서 시뮬레이트를 클릭한 다음 실행을 클릭합니다. 시뮬레이션을 마칠 때까지 기다립니다.
  10. 해당 시간 단계에서 구성요소가 수행되는 방법을 확인하려면 다양한 결과 데이터에서 선택합니다.
  11. 응력 해석 마침을 클릭하여 응력 해석 환경을 종료합니다.
