구속조건과 하중을 정의하려면 리본 패널에 있는 명령을 사용합니다. 또는, 입력 유형의 검색기 노드를 마우스 오른쪽 버튼으로 클릭하고 나타나는 해당 명령을 클릭합니다.
- 리본에서
응력 해석 탭
구속조건 패널
고정
을 클릭합니다.
대화상자에 면 선택자가 활성화되어 표시됩니다.

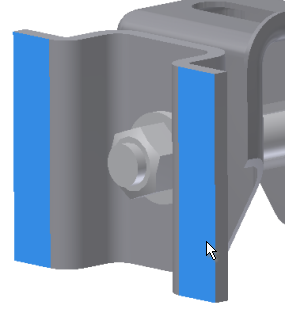

- 원하는 면을 선택합니다. 여러 개의 면을 선택할 수 있습니다. 이 튜토리얼에서 면은 나중에 제조 프로세스에서 발생하는 강체 부착을 나타냅니다.
- 확인을 클릭하여 구속조건 입력을 완료합니다.
두 번째 구속조건을 추가합니다.
- 고정 명령을 클릭합니다.
- 슬롯 피쳐의 원통형 면을 선택합니다.
- 확인을 클릭합니다.
다음으로, 힘이나 하중을 추가합니다. 이러한 단계에서는 조립품이 지정된 방향으로 구속조건 하중을 받는 조건을 정의합니다.
- 그런 다음 응력 해석 탭 하중 패널 힘을 클릭합니다 .
대화상자가 표시됩니다.
- 볼트 머리에서 플랫 면을 선택합니다.
자세히 명령을 클릭하여 대화상자를 확장하고 벡터 구성요소 사용을 선택합니다.- Fz 구성요소에서 225를 입력합니다. 이렇게 하면 힘 크기와 방향이 정의됩니다.
- 확인을 클릭합니다.
이제 재질, 구조 하중 및 구속조건이 정의되었습니다. 검색기에서 구속조건 및 하중 노드를 확장하여 표시합니다. 노드를 클릭하여 그래픽 창에서 선택 항목 또는 위치를 강조 표시하고 두 번 클릭하여 정의를 편집합니다.
