접촉을 정의한 상태로 모형 분석을 더 진행합니다.
코크 건을 사용하려면 핸들을 잡고 트리거를 당깁니다. 정적 분석의 관점에서 보면 구성요소가 힘을 받게 되고 플런저 헤드가 튜브의 맨 아래로 이동하기 전에 구성요소는 변형될 것이므로 구성요소가 주 프레임을 기준으로 변형될 것임을 추측할 수 있습니다. 그러므로 다음 사항을 적용할 수 있습니다.

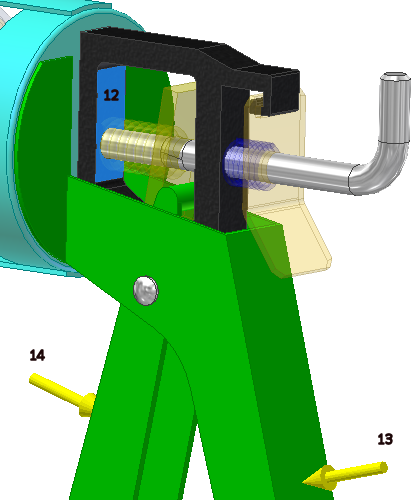

- 주 프레임 모서리에 고정된 구속조건 [12]
- 핸들의 힘 [13]
- 트리거의 힘 [14]

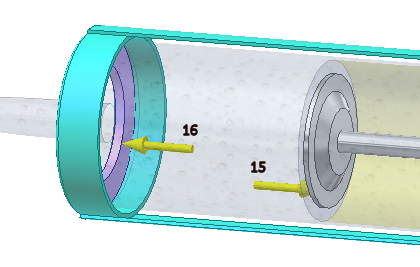

- 플런저 헤드의 힘 [15]
- 링의 힘 [16]
튜브는 앞 프레임, 링, 플런저 헤드에 의해 제자리에 놓입니다. 플런저 헤드의 힘이 충분히 크면 튜브 맨 아래쪽이 튜브로 더 이동하고 코크가 노즐 밖으로 밀려 나옵니다. 정적 분석의 경우 튜브 맨 아래쪽의 힘이 튜브 저항과 평형 상태인 순간을 시뮬레이트합니다. 튜브 맨 아래쪽이 이동하기 전에 전체 구조 및 구성요소의 응력과 변형을 검토합니다.
