시뮬레이션 결과

  1. 응력 해석 탭의 분석 패널에서 시뮬레이트를 클릭합니다.
  2. 시뮬레이트 대화상자에서 실행을 클릭하여 시뮬레이션을 시작합니다.

계산이 완료될 때까지 진행률 막대가 표시된 상태로 시뮬레이트 대화상자가 열려 있습니다.

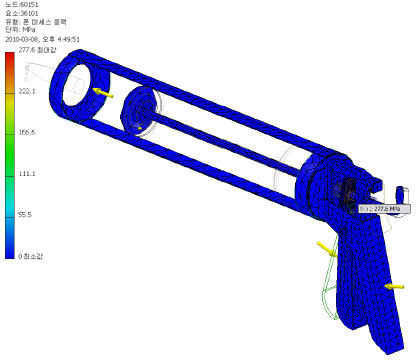

시뮬레이션이 완료되면 모형의 변형 플롯이 그래픽 창에 표시됩니다. 폰 미세스 응력 결과도 기본 색상 막대 설정을 사용하여 표시됩니다. 화면표시 패널에서 최대값을 클릭하여 최대 응력 및 해당 위치를 봅니다.

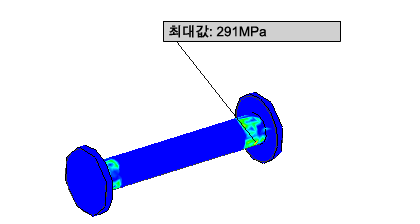

약 291MPa인 최대 폰 미세스 응력은 핀에서 발생합니다. 최대 응력 위치를 보려면 핀을 제외한 모든 부품의 가시성을 끕니다.

이 응력은 핀 재질(강) 항복 강도인 207MPa보다 크기 때문에 분석에는 핀이 되돌아갑니다. 강도 기준을 충족하려면 설계를 수정하거나 핀 재질을 변경합니다.

주: 이 튜토리얼에서는 모형을 통해 접촉 유형 및 적용 분야를 보여 줍니다. 플런저-액츄에이터 인터페이스 같은 일부 접촉 영역은 작습니다. 변위 및 응력 결과는 매개변수 값에 민감하므로 스프링 강성 및 힘 값을 제공할 때 주의하십시오. 일부 부품에는 비선형 분석에 더 적합한 큰 변형 영역이 있을 수 있다는 점도 주의하십시오.
