그릴 작성

다음 섹션에서는 소성 그릴 피쳐를 작성합니다.

1. 검색기에서 GrillSketch의 가시성을 켭니다.

2. 리본에서 3D 모형 탭 소성 부품 패널 그릴을 클릭합니다 .

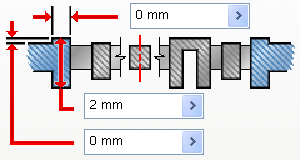

3. 경계 탭을 활성화한 다음 아래 그림과 같이 그래픽 창에서 외부 닫힌 프로파일을 선택합니다. 이 응용프로그램에서 스케치에 가장 가까운 본체가 선택되지 않은 경우 대상 솔리드를 선택합니다.

   • 두께 = 0mm
   • 높이 = 2mm
   • 외부 높이 = 0mm


   섬 탭은 건너뜁니다. 이 스케치에는 섬에 대한 닫힌 경계가 포함되어 있지 않습니다. 다음 이미지는 섬에 대한 예를 보여줍니다.


4. 리브 탭을 활성화한 다음 선을 선택합니다.

   • 두께 = 2.5mm
   • 높이 = 1.3mm
   • 맨 위 간격띄우기 = 0.2mm

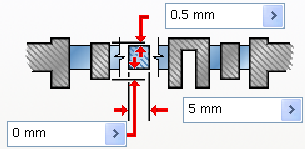

5. 날개보 탭을 활성화한 다음 호를 선택합니다.

   • 맨 위 간격띄우기 = 0.5mm
   • 두께 = 5mm
   • 맨 아래 간격띄우기 = 0mm

6. 확인을 클릭하여 그릴을 작성합니다.
