규칙 모깎기 작성

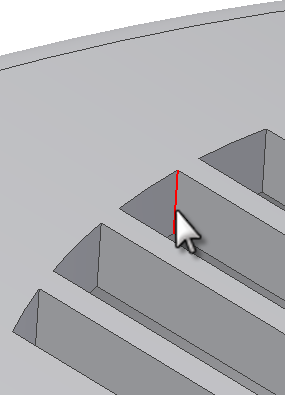

이제 다음 이미지에 표시된 것처럼 그릴의 모든 수직 모서리를 모깎기합니다.

규칙 모깎기 피쳐는 미리 결정된 규칙을 기반으로 전체 피쳐를 모깎기하도록 설계되었습니다. 즉, 개별 모서리를 선택할 필요 없이 전체 그릴을 모깎기할 수 있습니다.

다음 순서에서는 몇 번의 선택으로 전체 그릴을 모깎기할 수 있는 규칙을 정의합니다.

  1. 검색기에서 그릴이 없는 맨 아래 솔리드의 가시성을 끕니다. 그릴 피쳐가 있는 부품을 솔리드의 내부 면으로 회전합니다.
    팁: 상황에 맞는 메뉴에는 본체 화면표시를 제어하는 가시성, 전체 표시기타 항목 숨기기의 3가지 명령이 있습니다.
  2. 리본에서 3D 모형 탭 소성 부품 패널 규칙 모깎기 .
    • 원본 드롭다운을 사용하여 원본을 으로 설정합니다.

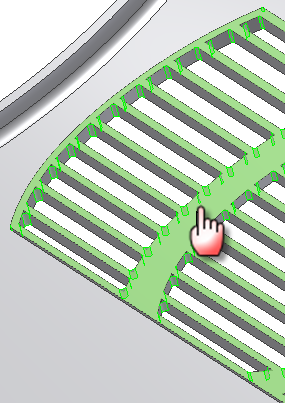

    • 다음 이미지에 표시된 것처럼 그릴의 내부 곡면을 선택합니다.
    • 반지름0.5mm로 설정합니다.
    • 규칙인서던트 모서리로 설정합니다.
    • 원점 폴더에서 Y축을 선택하여 방향을 지정합니다.
    • 공차1도로 설정합니다.
  3. 확인을 클릭합니다. 규칙과 몇 번의 선택을 통해 128개의 모깎기를 작성했습니다.
주: 규칙 모깎기는 부품 파일의 모든 피쳐에서 사용할 수 있습니다. 소성 부품에만 독점적으로 사용할 수 있는 것이 아닙니다.
