- 리본에서
뷰 배치 탭
작성 패널
단면
을 클릭합니다. 표시 화면의 왼쪽 아래에 있는 상태막대에 뷰 또는 뷰 스케치 선택이라는 메시지가 나타납니다.
- 도면 시트의 정면도 또는 기준 뷰 오른쪽에 위치한 좌측면도를 클릭합니다.
단면선의 끝점 입력이라는 메시지가 나타납니다. 뷰 형상 위에서 시작하여 뷰 형상 아래로 확장한 다음 부품 가운데를 통과하는 수직선을 그립니다.
- 부품의 가운데를 찾으려면 부품의 중심 부분에서 최상위 선에 커서를 놓고 천천히 움직입니다. 해당 선의 가운데에 도달하면 커서가 초록색 볼을 표시합니다. 아직 클릭해서는 안 됩니다.
- 커서를 도면 뷰 위로 천천히 이동합니다.
위로 움직일 때 점선이 커서에서 부품 가운데까지 연장되는 것을 볼 수 있습니다. 이 점선은 초록색 볼 아래에 위치한 선의 중간점에 맞게 정렬됨을 알려줍니다. 위로 움직일 때 너무 왼쪽이나 오른쪽으로 치우치면 해당 점과 더 이상 정렬되지 않으며 점선이 사라집니다.
- 수직 점선이 보일 때 단면선의 최상위 점을 선택하려면 클릭합니다.

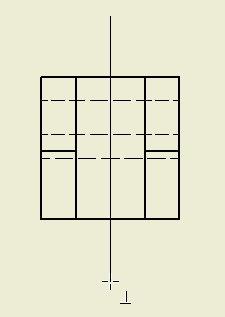

- 뷰의 일직선 아래로 커서를 이동합니다. 커서는 선이 부품 모서리에 수직임을 나타냅니다.
- 직각 아이콘이 커서 옆에 나타나 있는 동안 단면선의 끝점을 클릭하여 선택합니다.
- 마우스 오른쪽 버튼을 클릭하고 계속을 선택합니다. 단면도 대화상자가 나타나며 이 대화상자에는 단면도를 정의 및 식별하고 단면도의 축척을 지정할 수 있는 다양한 옵션이 있습니다. 이 연습 과정에서는 기본 설정을 사용합니다.
- 정면도의 왼쪽으로 커서를 움직인 다음, 단면도를 클릭하여 배치하고 단면도 대화상자를 닫습니다.
단면도를 작성하는 동안 Inventor의 기능을 활용하여 단면선을 스케치하면서 형상 관계를 추정할 수 있습니다. 이 예에서는 직선 한 개를 사용했습니다. 다른 복잡한 사례에서는 여러 피쳐의 키 점을 통과하는 다중 세그먼트 선을 사용하게 됩니다.
단면도가 작성되며, 뷰를 식별하고 뷰 축척을 나타내는 레이블이 배치됩니다. 이 뷰 레이블은 선택 사항이며 필요한 경우 배치 후에 재배치 또는 편집이 가능합니다.
- 뷰 레이블 위로 커서를 움직입니다. 레이블 텍스트가 빨간색으로 변경되면 레이블을 클릭한 다음 뷰 형상 밖으로 끌어 치수를 위한 공간을 마련합니다.
이제 도면에 치수 및 다른 주석을 배치합니다.
