부품 번호 계산

결합 나사 및 엘보우에 사용할 부품 번호를 결정해야 합니다. 이렇게 하려면 조립품에서 추가 규칙을 작성합니다.

이 규칙의 첫 번째 부분은 port_a_size 매개변수 값을 기준으로 Port A 나사에 사용할 부품 번호를 계산합니다. 이 규칙에서는 새 Select Case 문을 사용하여 문 그룹 중 하나를 실행합니다. 실행되는 문은 표현식의 값에 따라 달라집니다.

  1. screw_part_number_rule이라는 새 규칙을 추가합니다.
  2. 규칙의 첫 번째 섹션을 작성합니다. 이 섹션에서는 port_a_size 매개변수 값을 기준으로 부품 번호의 변수 부분을 계산합니다. 이 값은 Screw_num1이라는 임시 변수에 들어 있습니다. 이 값이 결정되면 해당 규칙은 전체 부품 번호 문자열을 구성합니다. 텍스트 영역 위에 있는 도구막대에서 키워드 드롭다운 메뉴를 사용하여 이 규칙을 채울 수 있습니다.

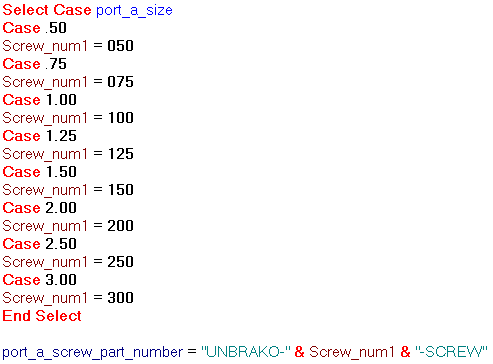

    코드 블록 복사

    Select Case port_a_size
    Case .50
    Screw_num1 = 050
    Case .75
    Screw_num1 = 075
    Case 1.00
    Screw_num1 = 100
    Case 1.25
    Screw_num1 = 125
    Case 1.50
    Screw_num1 = 150
    Case 2.00
    Screw_num1 = 200
    Case 2.50
    Screw_num1 = 250
    Case 3.00
    Screw_num1 = 300
    End Select

    port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

    작성한 규칙에서 port_a_size = 0.50이면 부품 번호가 다음과 같이 작성됩니다.

    UNBRAKO-050-SCREW

    이후에 참조할 수 있도록 매개변수에 이 값을 저장합니다.

  3. 작성한 규칙 텍스트를 복사하여 붙여 넣은 다음 port_a_sizeport_b_size로 교체합니다. 매개변수를 port_b_screw_part_number로 설정합니다.

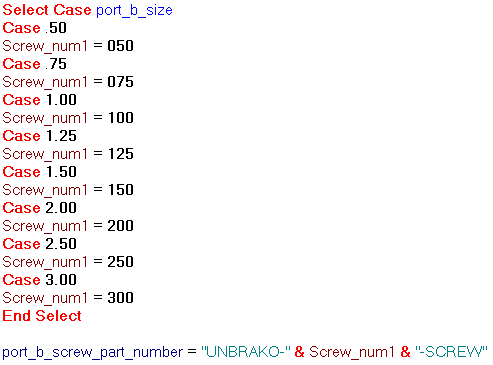

    코드 블록 복사

    Select Case port_b_size
    Case .50
    Screw_num1 = 050
    Case .75
    Screw_num1 = 075
    Case 1.00
    Screw_num1 = 100
    Case 1.25
    Screw_num1 = 125
    Case 1.50
    Screw_num1 = 150
    Case 2.00
    Screw_num1 = 200
    Case 2.50
    Screw_num1 = 250
    Case 3.00
    Screw_num1 = 300
    End Select

    port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
  4. 규칙 텍스트의 또 다른 사본을 작성하고 port_a_sizeport_c_size로 교체합니다. 매개변수를 port_c_screw_part_number로 설정합니다.

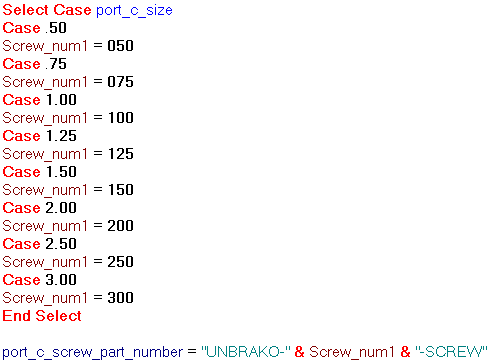

    코드 블록 복사

    Select Case port_c_size
    Case .50
    Screw_num1 = 050
    Case .75
    Screw_num1 = 075
    Case 1.00
    Screw_num1 = 100
    Case 1.25
    Screw_num1 = 125
    Case 1.50
    Screw_num1 = 150
    Case 2.00
    Screw_num1 = 200
    Case 2.50
    Screw_num1 = 250
    Case 3.00
    Screw_num1 = 300
    End Select

    port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
  5. 확인을 클릭하여 규칙을 저장하고 대화상자를 닫습니다.
  6. 조립품 파일을 저장합니다.
