Autodesk Inventor에서 처음부터 부품 작성

이 섹션에서는 수평 및 수직 구속조건을 적용하여 쉐이프를 X, Y, Z 좌표 0, 0, 0에 구속합니다. 그런 다음 치수를 추가하고, 명명된 매개변수를 작성하고, 방정식을 사용합니다.

0, 0, 0에 중심이 있는 직사각형을 구속하면 조립품 내의 부품을 쉽게 구속할(찾을) 수 있습니다. 원점 작업 평면은 부품의 가운데를 통과하므로 이러한 평면을 사용하여 조립품에서 구성요소를 쉽게 정렬할 수 있습니다. 또한 연동 치수를 추가할 때 스케치를 원점에 구속하면 스케치 동작을 예측할 수 있습니다. 이에 따라 데카르트 XY 위치를 정의함으로써 스케치에 두 개의 구속조건을 적용하게 됩니다.

치수 간에 관계를 추가하면 특히 복잡한 부품에서 편집할 양이 줄어듭니다. 수학 공식을 치수에 추가할 수도 있습니다. 방정식에 사용할 수 있는 연산자에 대한 링크가 연습에 나와 있습니다.

  1. Autodesk Inventor 아이콘을 클릭하여 새 부품을 시작합니다. 새로 만들기를 선택하여 새 파일 작성 대화상자를 엽니다.
  2. 미터법 폴더를 클릭하여 새 미터법 부품을 시작합니다. 부품 범주 아래에서 Standard (mm).ipt 를 두 번 클릭합니다.

    사용 중인 스케치 설정이 앞에 나열된 권장 사항과 일치하는 경우 X축, Y축, 0,0,0 위치의 점이 표시됩니다.

  3. 3D 모형 탭 스케치 패널 2D 스케치 작성을 클릭합니다.
  4. 원점 폴더를 확장하고 XY 평면을 선택합니다.

    사용 중인 스케치 설정이 앞에 나열된 권장 사항과 일치하는 경우 X축, Y축, 0,0,0 위치의 점이 표시됩니다.

  5. 리본에서 스케치 탭 그리기 패널 직사각형을 클릭합니다 . 드롭다운 메뉴에서 2점 직사각형을 선택하거나 표식 메뉴에서 2점 직사각형을 선택합니다. 대략 0,0을 중심으로 한 직사각형을 스케치합니다.

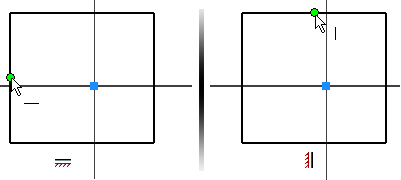

  6. 원점과 수직 선의 중간점 사이에 수평 구속조건을 적용합니다. 수직 선의 중간점 근처로 커서를 이동하여 중간점을 표시하고 선택합니다.
  7. 원점과 수평 선의 중간점 사이에 수직 구속조건을 적용합니다. 수평 선의 중간점 근처로 커서를 이동하여 중간점을 표시하고 선택합니다.

    이러한 선택의 논리가 매우 혼란스러워 보이면 선택하고 있는 두 개의 점 사이의 축을 생각해 보십시오.

  8. 리본에서 스케치 탭 구속조건 패널 치수를 클릭하거나 표식 메뉴에서 일반 치수를 선택합니다.
  9. 수평 치수를 배치합니다.
  10. 치수 편집 대화상자에서 방정식 Width=49mm를 입력하여 초기값이 49mmWidth라는 새 변수를 정의합니다.
  11. 수직 치수를 배치합니다. 치수 편집 대화상자에서 값을 강조 표시합니다. 숫자를 입력하는 대신 수평 치수 값을 클릭합니다. 첫 번째 치수(폭)의 변수 이름이 대화상자에 나타납니다. 선택 표시를 클릭하여 현재 치수를 첫 번째 치수에 링크합니다.

    수직 치수가 fx:49로 표시됩니다. 이는 수직 치수에 대해 공식이 적용되고 현재 값이 49임을 의미합니다.

  12. 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 종료 [Esc]를 선택하여 치수 명령을 종료합니다.

    또 다른 방정식을 작성한 것입니다!

  13. 전체 방정식을 보려면 그래픽 창의 빈 영역을 마우스 오른쪽 버튼으로 클릭합니다. 오버플로우 메뉴에서 치수 화면표시를 선택한 다음 표현식을 선택합니다. 변수 이름과 공식이 나타납니다. 각 치수에 작성 순서를 기준으로 변수가 지정됩니다. 0이 첫 번째 정수이므로 d0이 지정된 첫 번째 값입니다. 이 예에서 d0Width로 이름이 바뀌었으며, "연동" 치수입니다. 두 번째 치수는 원래 변수 이름 d1을 유지하며 Width라는 치수에 의한 "연계" 치수입니다.
    주: 작성 순서는 제어 치수가 될 수 있는 치수에 대해 아무런 영향을 미치지 않습니다.
    주: 표식 메뉴가 마우스 오른쪽 버튼을 클릭하는 화면 영역 가까이 나타납니다. 이 기법을 통해 표식 메뉴가 나타나는 위치를 제어합니다.
