치수 변수에 이름을 지정하거나 자신만의 매개변수를 작성할 수 있습니다. 수학 표현식을 사용하여 공식을 작성할 수도 있습니다. 치수를 작성할 때 표현식을 작성하지 않을 경우 매개변수 대화상자를 사용하여 방정식을 추가하거나 편집할 수 있습니다.
- 리본에서 관리 탭

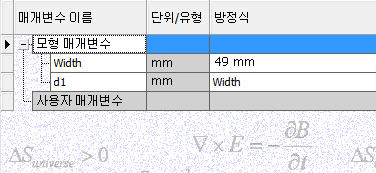

매개변수 패널 매개변수를 클릭하여 매개변수 대화상자를 엽니다. - 모형 매개변수 열 내의 d0이 Width로 표시됩니다. 또한 모형 매개변수는 d1이 Width 값과 동일함을 나타냅니다.
주: 변수 이름은 대소문자를 구분하며 공백을 사용할 수 없습니다. - 작업이 끝나면 종료를 선택합니다. 팁: 방정식 영역 또는 치수 편집 대화상자에서 대수 연산자를 사용하여 수학 공식을 작성할 수 있습니다. 불완전하거나 잘못된 방정식은 빨간색으로 표시됩니다.
- 그래픽 창의 빈 영역을 마우스 오른쪽 버튼으로 클릭합니다. 오버플로우 메뉴에서 치수 화면표시를 선택한 다음 공차를 선택하여 매개변수 이름을 제외한 치수를 표시합니다.
- 다음 방법 중 하나를 사용하여 스케치를 마무리합니다.
스케치 마무리 명령을 선택합니다. - 그래픽 창에서 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 2D 스케치 마침을 선택합니다.
화면표시의 왼쪽 맨 위에 있는 신속 접근 도구막대에서 복귀 버튼을 클릭합니다.
스케치를 마무리하면 뷰가 자동으로 홈(등각투영) 뷰로 회전됩니다.
- 돌출을 작성합니다.
이 3D 모형 탭 작성 패널 돌출을 클릭합니다 표식 메뉴에서 돌출을 선택합니다. 값 입력 상자에 값 20mm가 나타날 때까지 금색 거리 화살표 조작기를 클릭하여 끕니다. 또는 키보드를 사용하여 필드에 20을 입력할 수도 있습니다. - 초록색 확인 버튼을 클릭하여 돌출을 작성하고 명령을 종료합니다.
- End Cap Back이라는 이름으로 파일을
저장합니다.
