지정한 빔에 대한 결과를 표시하려면 그래픽 창에 사용자 정의 다이어그램을 추가할 수 있습니다. 결과 패널에서 다이어그램
을 클릭합니다.

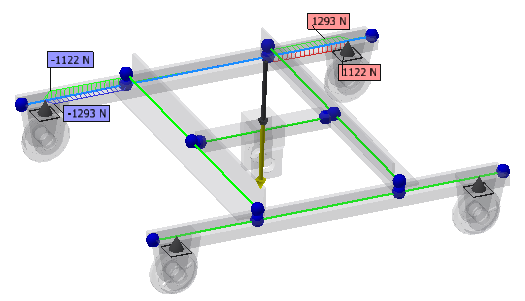

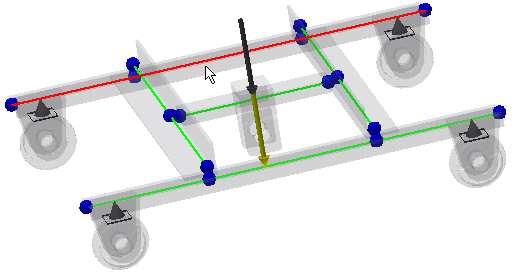

빔 영역에서 다이어그램에 포함하려는 빔을 지정하는 방법을 선택합니다. 이 튜토리얼에서 선택한 빔 상자를 선택하고 다음 이미지와 같이 빔을 선택합니다.
이제 표시하려는 결과를 선택합니다. 하중 영역에서 Fx 및 Fy 상자를 선택합니다.
확인을 클릭하여 다이어그램 대화상자를 닫습니다.
다이어그램 축척 대화상자에서 빔 다이어그램의 표시를 조정할 수 있습니다. 검색기에서 다이어그램을 선택하고 마우스 오른쪽 버튼을 클릭하여 다이어그램 축척
을 선택합니다. 확장, 축소 및 표준화 버튼을 사용하여 다이어그램 축척을 조정합니다. 확인을 클릭하여 표시된 다이어그램에서 축척 변경을 확인합니다.
