프레임 부품 작성

이제 골조 조립품을 성공적으로 테스트했으므로 계속해서 조립품을 생성합니다. 다음으로, 골조-프레임 부품에서 형상을 파생시켜 프레임 부품을 작성합니다.

  1. Frame.iam을 엽니다.

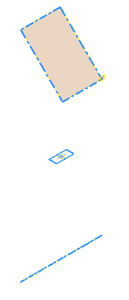

  2. 골조-프레임의 가시성을 끕니다. 이렇게 하면 이후 단계에서 이 파일의 곡면을 실수로 선택하는 것이 방지됩니다.
  3. 작성을 클릭하여 조립품 내에서 구성요소를 작성합니다.
    • 새 구성요소 이름 필드에 Frame1을 입력합니다.

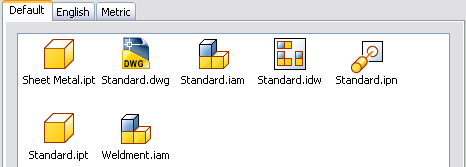

    • 을 클릭하고 미터법 탭에서 Standard (mm).ipt를 선택합니다.
    • 새 파일 위치₩Tutorial Files₩iCopy 디렉토리로 설정되어 있는지 확인합니다.
    • 스케치 평면을 선택된 면 또는 평면으로 구속이 선택되어 있지 않은지 확인합니다.
    • 확인을 클릭합니다.
  4. 모형 검색기에서 Frame.iam 아래의 원점 폴더를 확장하고 XY 평면을 선택합니다.
  5. 스케치를 종료하고 스케치1을 삭제합니다. 이 구성요소에는 스케치1이 필요하지 않습니다.
  6. .bmp 이미지를 찾으려면 관리 탭 삽입 패널 파생 명령을 클릭합니다.
  7. 열기 대화상자에서 Skeleton-frame.ipt를 선택하고 열기를 클릭합니다.
  8. 곡면 본체 노드를 확장합니다. 곡면1곡면6으로 설정하고 다른 모든 곡면을 으로 설정합니다.
  9. 스케치 노드를 확장합니다. 스케치2으로 설정하고 다른 모든 스케치를 으로 설정합니다.
  10. 작업 형상 노드를 확장합니다. 작업 평면5으로 설정하고 다른 모든 작업 평면을 으로 설정합니다.
  11. 파생 대화상자에서 확인을 클릭합니다. 골조-프레임의 곡면 및 스케치가 부품에 추가됩니다. 파생 명령을 사용하여 이러한 곡면을 추가하면 두 파일 간의 링크가 유지됩니다. 다음 그림에서는 명확하게 표시하기 위해 Skeleton-frame.ipt의 가시성이 꺼져 있습니다.

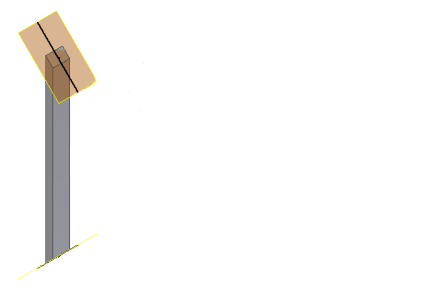

  12. 돌출 명령을 시작합니다.
    • 스케치2가 자동으로 선택됩니다. 이 스케치는 부품의 유일한 닫힌 프로파일입니다.
    • 범위 드롭다운 메뉴에서 사이를 선택합니다.
    • 사이 평면으로 곡면1곡면6을 선택합니다. 순서는 중요하지 않습니다.
    • 확인을 클릭합니다.
  13. 파생 부품에서 곡면(곡면1곡면6)의 가시성을 끕니다. 이렇게 하면 이후 단계에서 실수로 곡면을 선택하지 않을 수 있습니다.
  14. 주 조립품(Frame.iam)으로 돌아갑니다.
