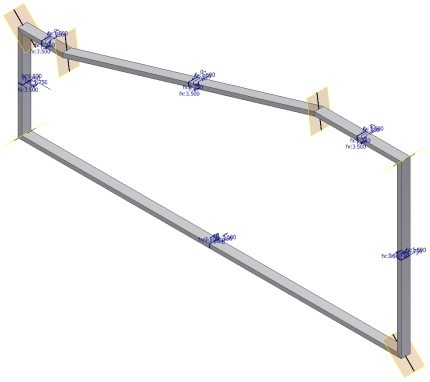

조립품 완성

이전 절차를 반복하여 조립품의 나머지 부분을 작성합니다. 다음 표에는 파생 명령과 함께 사용할 수 있는 곡면, 스케치 및 작업 평면과 함께 파일 이름 리스트가 들어 있습니다.

  1. 해당 절차를 반복하여 다음 표에 따라 5개의 프레임 부품을 작성합니다. 돌출을 작성한 후 파생 곡면의 가시성이 꺼져 있는지 확인합니다.
    파일 이름 곡면 스케치 작업 형상
    프레임2 곡면1 및 곡면2 스케치3 작업 평면6
    프레임3 곡면2 및 곡면3 스케치4 작업 평면1
    프레임4 곡면3 및 곡면4 스케치5 작업 평면2
    프레임5 곡면4 및 곡면5 스케치6 작업 평면3
    프레임6 곡면5 및 곡면6 스케치7 작업 평면4
  2. 모든 부품 파일을 완성하면 Frame.iam과 모든 종속 항목을 저장합니다.
