판금 부품을 만듭니다.
- 범주
-
기계 설계
- 소요 시간
-
60분
- 사용되는 튜토리얼 파일
-
Cylinder Clamp.iam, metric_hole.ide, 2mm_inplace_guard_start.idw
주: http://www.autodesk.com/inventor-tutorial-data-sets-2014에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.
판금에서 가공된 부품은 공통적으로 설계에 필요합니다. Autodesk Inventor에서는 마무리된 접힌 모형 및 판금 부품과 연관된 플랫 패턴의 설계, 편집 및 문서화를 단순화하는 기능을 제공합니다.
목표

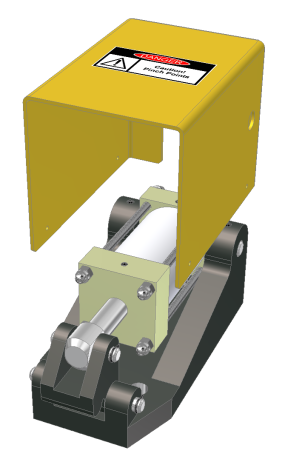

- 조립품 튜토리얼에서 사용한 원통 클램프 조립품의 컨텍스트 내에서 작동하는 단순 판금 가드를 작성합니다.
- 판금별 주석을 가드의 도면에 추가합니다.
사전 요구사항
- 부품 2 및 조립품 튜토리얼에 대해 잘 알고 있어야 합니다.
- 판금 가공의 기본 사항을 이해해야 합니다.
- 도움말의 "시작하기" 항목에서 다루는 내용을 이해해야 합니다.
- 응용프로그램 옵션 대화상자의 스케치 탭에 스케치 작성 및 편집을 위한 모서리 자동투영이 선택되어 있지 않은지 확인합니다.
탐색 팁
- 왼쪽 맨 아래에서 다음 또는 이전을 사용하여 다음 페이지로 넘어가거나 이전 페이지로 돌아갑니다.
