이 튜토리얼의 첫 번째 부분에서는 단순 판금 가드를 작성합니다. 투영된 형상 및 조립품 구성요소의 측정값을 사용하여 조립품에 가드를 작성합니다. 이 워크플로우는 가드의 크기가 올바르게 지정되도록 보장합니다.
설계를 시작하는 다른 방법이 있습니다. 튜토리얼의 단계를 시작하기 전에 유사한 모형을 생성하는 일반적인 워크플로우를 검토해 봅시다.

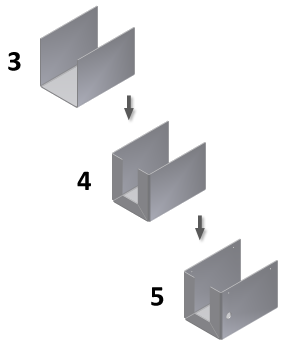

- 일반적인 첫 번째 단계는 닫힌 프로파일 스케치를 작성하는 것입니다.
- 이 닫힌 프로파일 스케치를 사용하면 판금 면 피쳐가 모형의 기준 피쳐로 작성됩니다.
- 일단 기준 면 피쳐가 있으면 플랜지 피쳐를 추가할 수 있고,
- 자동 마이터가 포함된 추가 플랜지 피쳐를 기존 플랜지 피쳐에 추가할 수 있습니다.
- 마지막으로 일련의 구멍 피쳐를 통해 모형을 완성할 수 있습니다.
면 피쳐를 기준 피쳐로 사용하는 것은 독립 실행형 설계 워크플로우에서 매우 일반적입니다. 그러나 작성하는 판금 부품을 조립품에서 기존 부품의 내부 또는 위에 자주 맞추어야 합니다. 튜토리얼의 다음 부분에서는 기존 조립품을 열고 그림과 같은 부품을 작성합니다. 조립품에서 선택된 형상을 사용하여 작성할 피쳐의 크기 및 위치를 결정합니다.
