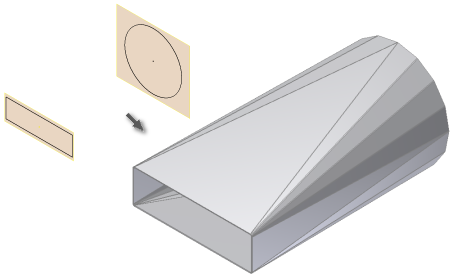

부드러운 다이 형상 로프트 플랜지 출력과 달리, 압력 브레이크 출력 옵션은 전체가 플랫 면과 원통형 절곡부 면으로 구성된 전환 쉐이프를 생성합니다. Autodesk Inventor에서는 결과로 발생하는 깎인면을 제어할 수 있는 기타 옵션과 함께 입력으로 두 개의 스케치 프로파일을 선택해야 하는 압력 브레이크 출력 옵션을 지원합니다.
- 리본에서 판금 탭
작성 패널 로프트 플랜지를 클릭합니다 . 로프트 플랜지 대화상자가 표시됩니다. - 그래픽 창에서 로프트 플랜지의 첫 번째 프로파일을 정의하는 가시적인 스케치 형상을 클릭합니다.
- 그래픽 창에서 로프트 플랜지의 두 번째 프로파일을 정의하는 가시적인 스케치 형상을 클릭합니다. 대화상자에서 피쳐 미리보기 사용/사용 안 함이 선택되어 있는 경우 로프트 플랜지 결과를 미리 볼 수 있습니다.
- 로프트 플랜지 대화상자의 쉐이프 탭에서 필요에 따라 수렴을 선택하여 절곡부 중심선이 점으로 수렴되도록 적용합니다.
- 필요에 따라 다른 깎인면 제어를 선택하고 해당하는 제어 값을 입력합니다.
- 필요에 따라 활성 판금 규칙에서 정의된 절곡부 반지름과 다른 절곡부 반지름 값을 지정합니다.
- 전개 옵션 탭에서 필요에 따라 활성 판금 규칙에서 정의된 전개 규칙과 다른 전개 규칙을 지정합니다.
- 확인을 클릭하여 로프트 플랜지를 작성하고 대화상자를 닫습니다.
