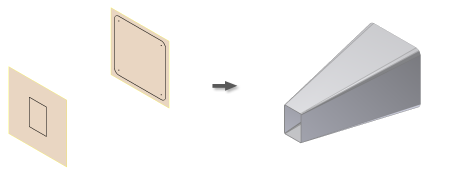

판금 로프트 플랜지 피쳐를 통해 두 개의 프로파일 스케치를 사용한 쉐이프 정의 작업을 수행할 수 있습니다. 스케치 형상은 판금 재질의 내부 또는 외부 면을 표현할 수 있습니다. 또한 재질 중간평면을 표현할 수 있습니다. 주로 닫힌 프로파일로 전환 쉐이프의 양 끝을 가장 쉽게 정의합니다. 이러한 유형의 설계는 덕트 설치, 환기 배기 후드 및 다수의 컨테이너 쉐이프를 비롯하여 일반적으로 발생하는 상황에서 손쉽게 찾아볼 수 있습니다.
한쪽 끝에서 닫힌 프로파일 스케치로 작성된 로프트 플랜지 피쳐는 손쉽게 평평하게 만들 수 있으며, 그런 다음 판금 립 피쳐를 추가할 수 있습니다.
Autodesk Inventor에서는 압력 브레이크의 직선 절곡부를 사용하여 생성될 수 있는 모형 또는 부드러운 다이 형상 모형으로 로프트 플랜지 피쳐를 출력하는 것을 지원합니다.
로프트 플랜지 예제
다음 그림에서는 로프트 플랜지 피쳐의 다양한 입력 및 출력 옵션의 예를 보여줍니다.
주: 스플라인은 로프트 플랜지 피쳐의 한쪽 끝에서 사용되는 열린 또는 닫힌 프로파일 내에서 지원되지 않습니다.

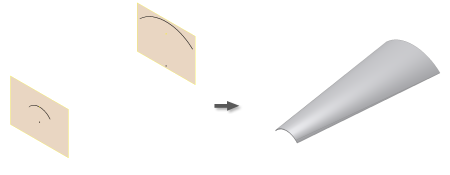

유사한 열린 프로파일 - 다이 형상 출력

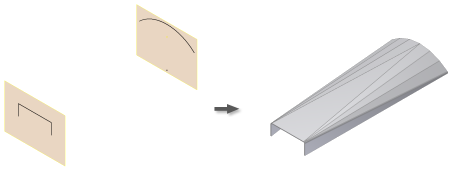

유사하지 않은 열린 프로파일 - 압력 브레이크 출력

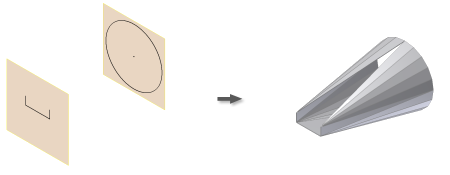

닫힌 - 열린 프로파일 - 압력 브레이크 출력

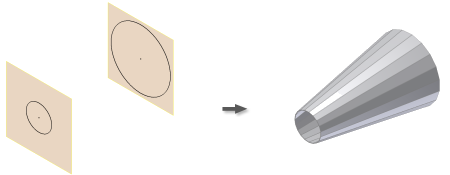

원형 닫힌 프로파일 - 압력 브레이크 출력
원형 닫힌 프로파일 - 다이 형상 출력

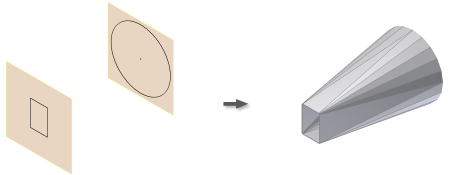

원형 - 뾰족한 구석 직사각형 닫힌 프로파일 - 압력 브레이크 출력

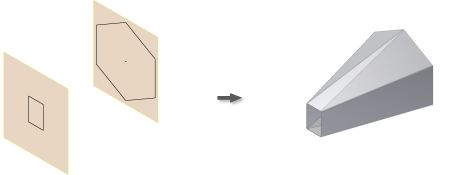

폴리곤 - 뾰족한 구석 직사각형 닫힌 프로파일 - 다이 형상 출력

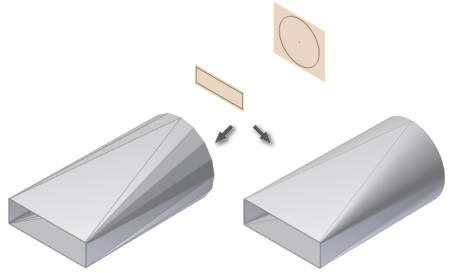

반지름 구석 - 뾰족한 구석 직사각형 닫힌 프로파일 - 압력 브레이크 출력

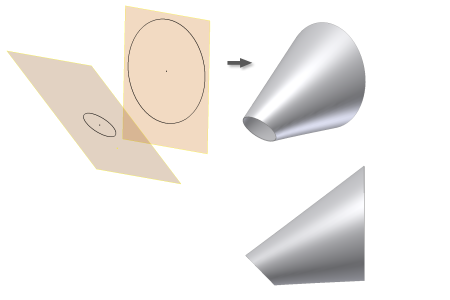

비평행 원형 닫힌 프로파일 - 다이 형상 출력
주: 오른쪽 아래에 있는 이미지는 로프트 플랜지가 스케치 평면에 직각으로 표시되는 것을 보여줍니다.
