다이 형상 출력용 로프트 플랜지 작성

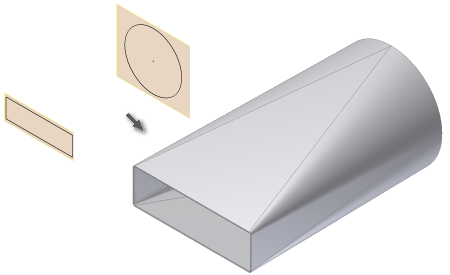

특정 설계 상황에서는 부드러운 다이 형상 전환 쉐이프를 필요로 할 때가 있습니다. Autodesk Inventor에서는 입력으로 두 개의 스케치 프로파일을 선택해야 하는 다이 형상 출력 옵션을 지원합니다.

1. 리본에서 판금 탭 작성 패널 로프트 플랜지를 클릭합니다 . 로프트 플랜지 대화상자가 표시됩니다.
2. 그래픽 창에서 로프트 플랜지의 첫 번째 프로파일을 정의하는 가시적인 스케치 형상을 클릭합니다.
3. 그래픽 창에서 로프트 플랜지의 두 번째 프로파일을 정의하는 가시적인 스케치 형상을 클릭합니다. 대화상자에서 피쳐 미리보기 사용/사용 안 함이 선택되어 있는 경우 로프트 플랜지 결과가 미리 보여집니다.
4. 로프트 플랜지 대화상자의 쉐이프 탭에서 다이 형상 출력 옵션을 클릭합니다. 대화상자에서 피쳐 미리보기 사용/사용 안 함이 선택되어 있는 경우 부드러운 다이 형상 로프트 플랜지 결과를 미리 볼 수 있습니다.
5. 로프트 플랜지 대화상자의 쉐이프 탭에서 필요에 따라 활성 판금 규칙에서 정의된 절곡부 반지름과 다른 절곡부 반지름 값을 지정합니다.
6. 전개 옵션 탭에서 필요에 따라 활성 판금 규칙에서 정의된 전개 규칙과 다른 전개 규칙을 지정합니다.
7. 확인을 클릭하여 로프트 플랜지를 작성하고 대화상자를 닫습니다.

주:	입력 사항을 무시하고 로프트 플랜지 대화상자를 닫으려면 언제든지 취소를 클릭합니다. 다이 형상 또는 압력 브레이크 출력 옵션을 사용하여 로프트 플랜지 피쳐를 작성하고 나면 피쳐의 출력 옵션을 편집할 수 없습니다. 프로파일 스케치를 삭제하지 않고 피쳐를 삭제할 수 있으며 대체 출력 유형을 사용하여 다시 작성할 수 있습니다.
