쉘 대화상자

부품 내부에서 재질을 제거하여 지정된 두께의 벽으로 속이 빈 구멍을 작성합니다. 선택된 면을 제거하여 쉘 개구부를 구성할 수 있습니다.

액세스

리본: 3D 모형 탭 수정 패널

쉘 탭

방향

부품 면에 상대적인 쉘 경계를 지정합니다.

내부

부품 내부에 쉘 벽 간격띄우기를 합니다. 원래 부품의 외부 벽은 쉘의 외부 벽이 됩니다.

외부

부품 외부에 쉘 벽 간격띄우기를 합니다. 원래 부품의 외부 벽은 쉘의 내부 벽입니다.

양쪽 면

부품의 내부와 외부에 동일한 거리의 쉘 벽 간격띄우기를 합니다. 쉘 두께의 반을 부품의 두께에 추가합니다.

면 제거

제거할 부품 면을 선택하고 나머지 면은 쉘 벽으로 남겨 둡니다.

클릭하여 부품을 활성화한 다음 제거할 면을 선택합니다. 면을 다시 사용하려면 Ctrl 키를 누른 상태에서 면을 선택합니다.

선택된 면은 제거됩니다. 두께는 남아 있는 면에 적용되어 쉘 벽을 작성합니다. 제거할 부품 면이 선택되지 않은 경우 쉘 구멍은 부품 내에 완전히 둘러싸이게 됩니다.

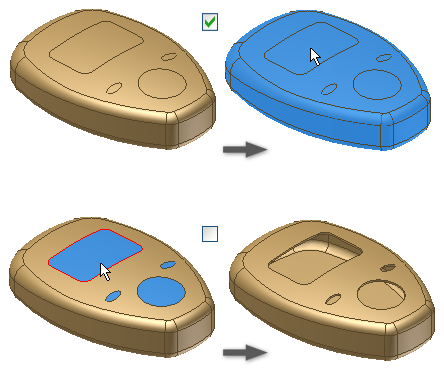

자동 면 체인

다중 접선 연속 면의 자동 선택을 사용하거나 사용하지 않습니다. 기본 설정은 켜기입니다. 접하는 면을 개별적으로 선택할 수 있으려면 확인란의 선택을 취소합니다.

솔리드

다중 본체 부품 파일에서 포함된 솔리드 본체를 선택합니다. 부품에 하나의 본체만 있는 경우 사용할 수 없습니다.

두께

쉘 벽에 균일하게 적용할 두께를 지정합니다. 제거하기 위해 선택하지 않은 부품 곡면은 쉘 벽이 됩니다. 매개변수 테이블의 두께 값을 사용하려면 상자에서 값을 강조 표시한 다음 마우스 오른쪽 버튼을 클릭하여 해당 값을 절단, 복사, 붙여넣기 또는 삭제합니다.

자세히 탭

근사치 허용

정확한 솔루션이 없는 경우 쉘 피쳐를 계산할 때 지정된 두께로부터 편차를 허용합니다. 정확한 솔루션은 원래 곡면의 각 점에 해당하는 점이 쉘 곡면에 있는 쉘을 작성합니다. 두 점의 거리는 지정된 두께와 일치합니다.

근사치 솔루션을 허용할지 여부를 선택한 다음 화살표를 클릭하여 리스트에서 편차 유형을 선택합니다. 명령을 클릭하여 계산 옵션을 선택합니다.

평균 편차는 지정된 두께보다 두꺼운 경우와 얇은 경우 두 가지 모두 허용됩니다.

너무 얇지 않음 최소 두께를 입력합니다. 편차는 지정된 두께보다 두꺼워야 합니다.

너무 두껍지 않음 최대 두께를 입력합니다. 편차는 지정된 두께보다 얇아야 합니다.

최적

최소 계산 시간을 허용하는 공차를 사용하여 계산합니다.

공차 지정

지정된 공차를 사용하여 계산합니다. 계산 시간이 오래 걸릴 수 있습니다. 명령을 클릭한 다음 공차를 지정합니다.

(자세히)

기본 두께를 재지정하여 선택된 벽에 고유 두께를 적용할 수 있습니다. 활성화할 행을 클릭한 다음 면을 선택합니다.

새 창을 신속하게 열려면

새 두께가 적용되는 선택된 면의 수를 표시합니다.

두께

선택된 면에 대한 새 두께를 설정합니다.

행을 삭제하면 쉘 벽을 기본 두께로 재설정합니다.
